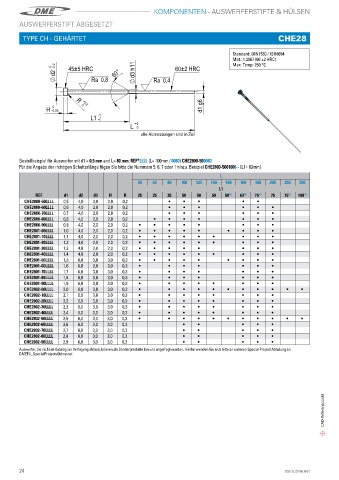

Page 26 - DME Hochprazise Formkomponenten Katalog

KOMPONENTEN - AUSWERFERSTIFTE & HÜLSEN
AUSWERFERSTIFT ABGESETZT

TYPE CH - GEHÄRTET CHE28

Standard: DIN1530 / ISO8694
Mat�: 1�2067 (60 ±2 HRC)
-0,2 45±5 HRC 60±2 HRC Max� Temp: 250 °C
d2 0 60° d3 h11
Ra 0,8 Ra 0,4

+0,2
0
H -0,05 R 0 d1 g6
-1
L1 -2
+2
L 0
alle Abmessungen sind in Zoll

Bestellbeispiel für Auswerfer mit d1 = 0,5 mm and L= 80 mm: REF*LLLL (L= 100mm / 0080) CHE2800-500080
Für die Angabe der richtigen Schulterlänge fügen Sie bitte die Nummern 5, 6, 7 oder 1 hinzu� Beispiel CHE2800-5001606 - (L1= 63mm)
L
60 63 80 100 125 150 160 160 160 200 250 250
L1
REF d1 d2 d3 H R 25 25 35 50 50 50 50 (5) 63 (6) 75 (7) 75 75 (7) 100 (1)
CHE2800-50LLLL 0,5 4,0 2,0 2,0 0,2 i i i i i
CHE2800-60LLLL 0,6 4,0 2,0 2,0 0,2 i i i i i i
CHE2800-70LLLL 0,7 4,0 2,0 2,0 0,2 i i i i i i
CHE2800-80LLLL 0,8 4,0 2,0 2,0 0,2 i i i i i i i
CHE2800-90LLLL 0,9 4,0 2,0 2,0 0,2 i i i i i i i i
CHE2801-00LLLL 1,0 4,0 2,0 2,0 0,2 i i i i i i i i i
CHE2801-10LLLL 1,1 4,0 2,0 2,0 0,2 i i i i i i i i i
CHE2801-20LLLL 1,2 4,0 2,0 2,0 0,2 i i i i i i i i i
CHE2801-30LLLL 1,3 4,0 2,0 2,0 0,2 i i i i i i i i
CHE2801-40LLLL 1,4 4,0 2,0 2,0 0,2 i i i i i i i i i
CHE2801-50LLLL 1,5 6,0 3,0 3,0 0,3 i i i i i i i i i
CHE2801-60LLLL 1,6 6,0 3,0 3,0 0,3 i i i i i i i
CHE2801-70LLLL 1,7 6,0 3,0 3,0 0,3 i i i i i i i
CHE2801-80LLLL 1,8 6,0 3,0 3,0 0,3 i i i i i i i
CHE2801-90LLLL 1,9 6,0 3,0 3,0 0,3 i i i i i i i i
CHE2802-00LLLL 2,0 6,0 3,0 3,0 0,3 i i i i i i i i i i i
CHE2802-10LLLL 2,1 6,0 3,0 3,0 0,3 i i i i i i i i
CHE2802-20LLLL 2,2 6,0 3,0 3,0 0,3 i i i i i i i i
CHE2802-30LLLL 2,3 6,0 3,0 3,0 0,3 i i i i i i i i
CHE2802-40LLLL 2,4 6,0 3,0 3,0 0,3 i i i i i i i i
CHE2802-50LLLL 2,5 6,0 3,0 3,0 0,3 i i i i i i i i i i i
CHE2802-60LLLL 2,6 6,0 3,0 3,0 0,3 i i i i i
CHE2802-70LLLL 2,7 6,0 3,0 3,0 0,3 i i i i i
CHE2802-80LLLL 2,8 6,0 3,0 3,0 0,3 i i i i i
CHE2802-90LLLL 2,9 6,0 3,0 3,0 0,3 i i i i i
Auswerfer, die nicht im Katalog zur Verfügung stehen, können als Sonderprodukte bei uns angefragt werden� Hierfür wenden Sie sich bitte an unseren Special Project Abteilung an
DMEEU_SpecialProjects@dme�net

CAD-Referenzpunkt
