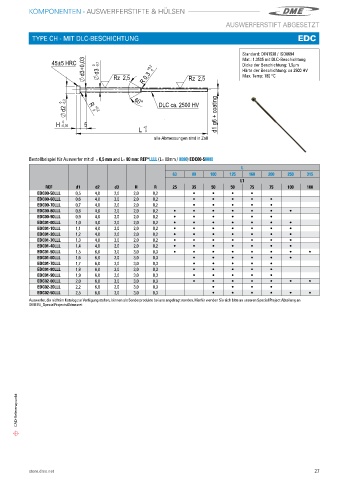

Page 29 - DME Hochprazise Formkomponenten Katalog

KOMPONENTEN - AUSWERFERSTIFTE & HÜLSEN
AUSWERFERSTIFT ABGESETZT

TYPE CH - MIT DLC-BESCHICHTUNG EDC

Standard: DIN1530 / ISO8694
d3+0,03 d3 0 +0,2 Dicke der Beschichtung: 1,5μm
45±5 HRC -0,1 Mat�: 1�3505 mit DLC-Beschichtung
Härte der Beschichtung: ca 2500 HV

Rz 2,5 R 0,3 0 Rz 2,5 Max� Temp: 180 °C

-0,2 60° DLC ca. 2500 HV
d2 0 R 0 +0,2
d1 g6 + coating

0
H -0,05 5
+2
L 0
alle Abmessungen sind in Zoll

Bestellbeispiel für Auswerfer mit d1 = 0,5 mm and L= 80 mm: REF*LLLL (L= 80mm / 0080) EDC00-50080
L
63 80 100 125 160 200 250 315
L1
REF d1 d2 d3 H R 25 35 50 50 75 75 100 100
EDC00-50LLL 0,5 4,0 2,0 2,0 0,2 i i i i
EDC00-60LLL 0,6 4,0 2,0 2,0 0,2 i i i i i
EDC00-70LLL 0,7 4,0 2,0 2,0 0,2 i i i i i
EDC00-80LLL 0,8 4,0 2,0 2,0 0,2 i i i i i i i
EDC00-90LLL 0,9 4,0 2,0 2,0 0,2 i i i i i i
EDC01-00LLL 1,0 4,0 2,0 2,0 0,2 i i i i i i i
EDC01-10LLL 1,1 4,0 2,0 2,0 0,2 i i i i i i i
EDC01-20LLL 1,2 4,0 2,0 2,0 0,2 i i i i i i i
EDC01-30LLL 1,3 4,0 2,0 2,0 0,2 i i i i i i i
EDC01-40LLL 1,4 4,0 2,0 2,0 0,2 i i i i i i i
EDC01-50LLL 1,5 6,0 3,0 3,0 0,3 i i i i i i i i
EDC01-60LLL 1,6 6,0 3,0 3,0 0,3 i i i i i i
EDC01-70LLL 1,7 6,0 3,0 3,0 0,3 i i i i i
EDC01-80LLL 1,8 6,0 3,0 3,0 0,3 i i i i i
EDC01-90LLL 1,9 6,0 3,0 3,0 0,3 i i i i i
EDC02-00LLL 2,0 6,0 3,0 3,0 0,3 i i i i i i i
EDC02-20LLL 2,2 6,0 3,0 3,0 0,3 i i i i
EDC02-50LLL 2,5 6,0 3,0 3,0 0,3 i i i i i i
Auswerfer, die nicht im Katalog zur Verfügung stehen, können als Sonderprodukte bei uns angefragt werden� Hierfür wenden Sie sich bitte an unseren Special Project Abteilung an
DMEEU_SpecialProjects@dme�net

CAD-Referenzpunkt
