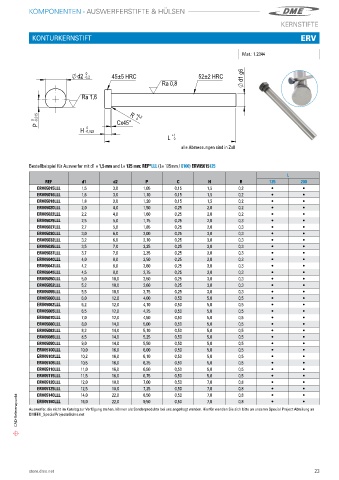

Page 25 - DME Hochprazise Formkomponenten Katalog

KOMPONENTEN - AUSWERFERSTIFTE & HÜLSEN
KERNSTIFTE

KONTURKERNSTIFT ERV

Mat�: 1�2344

0
d2 -0,2 45±5 HRC 52±2 HRC d1 g6
Ra 0,8

Ra 1,6

0,015 R 0
+0,2
P - 0 Cx45°
0
H -0,025
+1
L 0
alle Abmessungen sind in Zoll

Bestellbeispiel für Auswerfer mit d1 = 1,5 mm and L= 125 mm: REF*LLL (L= 125mm / 0100) ERV05015125
L
REF d1 d2 P C H R 125 200
ERV05015LLL 1,5 3,0 1,05 0,15 1,5 0,2 i i
ERV05016LLL 1,6 3,0 1,10 0,15 1,5 0,2 i i
ERV05018LLL 1,8 3,0 1,20 0,15 1,5 0,2 i i
ERV05020LLL 2,0 4,0 1,50 0,25 2,0 0,2 i i
ERV05022LLL 2,2 4,0 1,60 0,25 2,0 0,2 i i
ERV05025LLL 2,5 5,0 1,75 0,25 2,0 0,3 i i
ERV05027LLL 2,7 5,0 1,85 0,25 2,0 0,3 i i
ERV05030LLL 3,0 6,0 2,00 0,25 3,0 0,3 i i
ERV05032LLL 3,2 6,0 2,10 0,25 3,0 0,3 i i
ERV05035LLL 3,5 7,0 2,25 0,25 3,0 0,3 i i
ERV05037LLL 3,7 7,0 2,35 0,25 3,0 0,3 i i
ERV05040LLL 4,0 8,0 2,50 0,25 3,0 0,3 i i
ERV05042LLL 4,2 8,0 2,60 0,25 3,0 0,3 i i
ERV05045LLL 4,5 8,0 2,75 0,25 3,0 0,3 i i
ERV05050LLL 5,0 10,0 3,50 0,25 3,0 0,3 i i
ERV05052LLL 5,2 10,0 3,60 0,25 3,0 0,3 i i
ERV05055LLL 5,5 10,0 3,75 0,25 3,0 0,3 i i
ERV05060LLL 6,0 12,0 4,00 0,50 5,0 0,5 i i
ERV05062LLL 6,2 12,0 4,10 0,50 5,0 0,5 i i
ERV05065LLL 6,5 12,0 4,25 0,50 5,0 0,5 i i
ERV05070LLL 7,0 12,0 4,50 0,50 5,0 0,5 i i
ERV05080LLL 8,0 14,0 5,00 0,50 5,0 0,5 i i
ERV05082LLL 8,2 14,0 5,10 0,50 5,0 0,5 i i
ERV05085LLL 8,5 14,0 5,25 0,50 5,0 0,5 i i
ERV05090LLL 9,0 14,0 5,50 0,50 5,0 0,5 i i
ERV05100LLL 10,0 16,0 6,00 0,50 5,0 0,5 i i
ERV05102LLL 10,2 16,0 6,10 0,50 5,0 0,5 i i
ERV05105LLL 10,5 16,0 6,25 0,50 5,0 0,5 i i
ERV05110LLL 11,0 16,0 6,50 0,50 5,0 0,5 i i
ERV05115LLL 11,5 16,0 6,75 0,50 5,0 0,5 i i
ERV05120LLL 12,0 18,0 7,00 0,50 7,0 0,8 i i
ERV05125LLL 12,5 18,0 7,25 0,50 7,0 0,8 i i
0,50
ERV05140LLL
0,8
7,0
8,50
14,0
22,0
i
i
CAD-Referenzpunkt Auswerfer, die nicht im Katalog zur Verfügung stehen, können als Sonderprodukte bei uns angefragt werden� Hierfür wenden Sie sich bitte an unseren Special Project Abteilung an
0,8
22,0
0,50
ERV05160LLL
9,50
7,0
16,0
i
i
DMEEU_SpecialProjects@dme�net
store.dme.net 23
