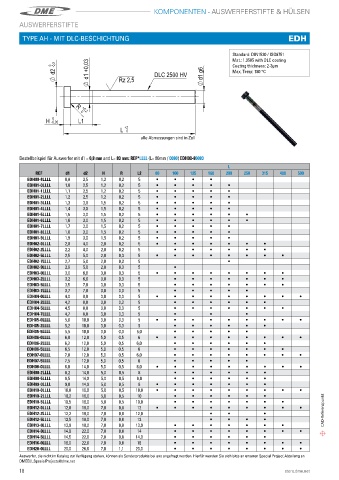

Page 20 - DME Hochprazise Formkomponenten Katalog

KOMPONENTEN - AUSWERFERSTIFTE & HÜLSEN
AUSWERFERSTIFTE

TYPE AH - MIT DLC-BESCHICHTUNG EDH

Standard: DIN1530 / ISO6751
0,2 Mat.: 1.3505 with DLC coating
Coating thickness: 2-3µm
d2 - 0 d1 +0,03 DLC 2500 HV d1 g6 Max. Temp: 180 °C

Rz 2,5

+0,2
R 0

0
H -0,05 L1
+2
L 0
alle Abmessungen sind in Zoll

Bestellbeispiel für Auswerfer mit d1 = 0,8 mm and L= 80 mm: REF*LLLL (L= 80mm / 0080) EDH00-80080
L
REF d1 d2 H R L2 80 100 125 160 200 250 315 400 500
EDH00-8LLLL 0,8 2,5 1,2 0,2 5 i i i i
EDH01-0LLLL 1,0 2,5 1,2 0,2 5 i i i i i
EDH01-1LLLL 1,1 2,5 1,2 0,2 5 i i i i i
EDH01-2LLLL 1,2 2,5 1,2 0,2 5 i i i i i
EDH01-3LLLL 1,3 3,0 1,5 0,2 5 i i i i i
EDH01-4LLLL 1,4 3,0 1,5 0,2 5 i i i i i
EDH01-5LLLL 1,5 3,0 1,5 0,2 5 i i i i i i
EDH01-6LLLL 1,6 3,0 1,5 0,2 5 i i i i i i
EDH01-7LLLL 1,7 3,0 1,5 0,2 5 i i i i i
EDH01-8LLLL 1,8 3,0 1,5 0,2 5 i i i i i
EDH01-9LLLL 1,9 3,0 1,5 0,2 5 i i i i i
EDH02-0LLLL 2,0 4,0 2,0 0,2 5 i i i i i i i
EDH02-2LLLL 2,2 4,0 2,0 0,2 5 i i i i i i
EDH02-5LLLL 2,5 5,0 2,0 0,3 5 i i i i i i i i
EDH02-7LLLL 2,7 5,0 2,0 0,3 5 i
EDH02-9LLLL 2,9 5,0 2,0 0,3 5 i
EDH03-0LLLL 3,0 6,0 3,0 0,3 5 i i i i i i i i
EDH03-2LLLL 3,2 6,0 3,0 0,3 5 i i i i i i i
EDH03-5LLLL 3,5 7,0 3,0 0,3 5 i i i i i i i
EDH03-7LLLL 3,7 7,0 3,0 0,3 5 i i i i i
EDH04-0LLLL 4,0 8,0 3,0 0,3 5 i i i i i i i i i
EDH04-2LLLL 4,2 8,0 3,0 0,3 5 i i i i i i
EDH04-5LLLL 4,5 8,0 3,0 0,3 5 i i i i i i i
EDH04-7LLLL 4,7 8,0 3,0 0,3 5 i i i
EDH05-0LLLL 5,0 10,0 3,0 0,3 5 i i i i i i i i i
EDH05-2LLLL 5,2 10,0 3,0 0,3 5 i i i i i i
EDH05-5LLLL 5,5 10,0 3,0 0,3 5,0 i i i i i
EDH06-0LLLL 6,0 12,0 5,0 0,5 6 i i i i i i i i i
EDH06-2LLLL 6,2 12,0 5,0 0,5 6,0 i i i i i i
EDH06-5LLLL 6,5 12,0 5,0 0,5 6 i i i i i i i
EDH07-0LLLL 7,0 12,0 5,0 0,5 6,0 i i i i i i i i
EDH07-5LLLL 7,5 12,0 5,0 0,5 6 i i i i i
EDH08-0LLLL 8,0 14,0 5,0 0,5 8,0 i i i i i i i i i
EDH08-2LLLL 8,2 14,0 5,0 0,5 8 i i i i i i
EDH08-5LLLL 8,5 14,0 5,0 0,5 8,0 i i i i i i
EDH09-0LLLL 9,0 14,0 5,0 0,5 8 i i i i i i i
EDH10-0LLLL 10,0 16,0 5,0 0,5 10,0 i i i i i i i i i
EDH10-2LLLL 10,2 16,0 5,0 0,5 10 i i i i i i
EDH10-5LLLL 10,5 16,0 5,0 0,5 10,0 i i i i i i i
EDH12-0LLLL 12,0 18,0 7,0 0,8 12 i i i i i i i i i CAD-Referenzpunkt
EDH12-2LLLL 12,2 18,0 7,0 0,8 12,0 i i i
EDH12-5LLLL 12,5 18,0 7,0 0,8 12 i i i i
EDH13-0LLLL 13,0 18,0 7,0 0,8 13,0 i i i i i i i
EDH14-0LLLL 14,0 22,0 7,0 0,8 14 i i i i i i i i
EDH14-5LLLL 14,5 22,0 7,0 0,8 14,0 i i i i i i
EDH16-0LLLL 16,0 22,0 7,0 0,8 16 i i i i i i i i
EDH20-0LLLL 20,0 26,0 7,0 1,1 20,0 i i i i i i i i
Auswerfer, die nicht im Katalog zur Verfügung stehen, können als Sonderprodukte bei uns angefragt werden� Hierfür wenden Sie sich bitte an unseren Special Project Abteilung an
DMEEU_SpecialProjects@dme�net
