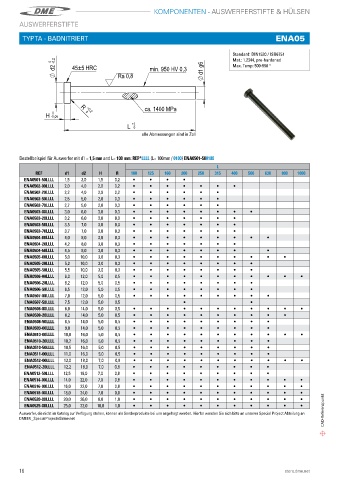

Page 18 - DME Hochprazise Formkomponenten Katalog

KOMPONENTEN - AUSWERFERSTIFTE & HÜLSEN
AUSWERFERSTIFTE

TYP TA - BADNITRIERT ENA05

Standard: DIN1530 / ISO6751
0,2 Mat.: 1.2344, pre-hardened
d2 - 0 45±5 HRC min. 950 HV 0,3 d1 g6 Max. Temp: 500-550 °

Ra 0,8

ca. 1400 MPa
0
+0,2
R 0
H -0,05
+2
L 0
alle Abmessungen sind in Zoll

Bestellbeispiel für Auswerfer mit d1 = 1,5 mm and L= 100 mm: REF*LLLL (L= 100mm / 0100) ENA0501-500100
L
REF d1 d2 H R 100 125 160 200 250 315 400 500 630 800 1000
ENA0501-50LLLL 1,5 3,0 1,5 0,2 i i i i
ENA0502-00LLLL 2,0 4,0 2,0 0,2 i i i i i i i
ENA0502-20LLLL 2,2 4,0 2,0 0,2 i i i i i i
ENA0502-50LLLL 2,5 5,0 2,0 0,3 i i i i i i
ENA0502-70LLLL 2,7 5,0 2,0 0,3 i i i i i i
ENA0503-00LLLL 3,0 6,0 3,0 0,3 i i i i i i i i
ENA0503-20LLLL 3,2 6,0 3,0 0,3 i i i i i i i
ENA0503-50LLLL 3,5 7,0 3,0 0,3 i i i i i i i
ENA0503-70LLLL 3,7 7,0 3,0 0,3 i i i i i i i
ENA0504-00LLLL 4,0 8,0 3,0 0,3 i i i i i i i i i
ENA0504-20LLLL 4,2 8,0 3,0 0,3 i i i i i i i
ENA0504-50LLLL 4,5 8,0 3,0 0,3 i i i i i i i i
ENA0505-00LLLL 5,0 10,0 3,0 0,3 i i i i i i i i i i
ENA0505-20LLLL 5,2 10,0 3,0 0,3 i i i i i i i i
ENA0505-50LLLL 5,5 10,0 3,0 0,3 i i i i i i i i
ENA0506-00LLLL 6,0 12,0 5,0 0,5 i i i i i i i i i i i
ENA0506-20LLLL 6,2 12,0 5,0 0,5 i i i i i i i i
ENA0506-50LLLL 6,5 12,0 5,0 0,5 i i i i i i i i
ENA0507-00LLLL 7,0 12,0 5,0 0,5 i i i i i i i i i
ENA0507-50LLLL 7,5 12,0 5,0 0,5 i i
ENA0508-00LLLL 8,0 14,0 5,0 0,5 i i i i i i i i i i i
ENA0508-20LLLL 8,2 14,0 5,0 0,5 i i i i i i i i i i
ENA0508-50LLLL 8,5 14,0 5,0 0,5 i i i i i i i i i
ENA0509-00LLLL 9,0 14,0 5,0 0,5 i i i i i i i i i
ENA0510-00LLLL 10,0 16,0 5,0 0,5 i i i i i i i i i i i
ENA0510-20LLLL 10,2 16,0 5,0 0,5 i i i i i i i i i
ENA0510-50LLLL 10,5 16,0 5,0 0,5 i i i i i i i i i
ENA0511-00LLLL 11,0 16,0 5,0 0,5 i i i i i i i i i
ENA0512-00LLLL 12,0 18,0 7,0 0,8 i i i i i i i i i i i
ENA0512-20LLLL 12,2 18,0 7,0 0,8 i i i i i i i i i
ENA0512-50LLLL 12,5 18,0 7,0 0,8 i i i i i i i i i
ENA0514-00LLLL 14,0 22,0 7,0 0,8 i i i i i i i i i i i
ENA0516-00LLLL 16,0 22,0 7,0 0,8 i i i i i i i i i i i
ENA0518-00LLLL 18,0 24,0 7,0 0,8 i i i i i i i i i i i
ENA0520-00LLLL 20,0 26,0 8,0 1,0 i i i i i i i i i i i
ENA0525-00LLLL 25,0 32,0 10,0 1,0 i i i i i i i i i i i
Auswerfer, die nicht im Katalog zur Verfügung stehen, können als Sonderprodukte bei uns angefragt werden� Hierfür wenden Sie sich bitte an unseren Special Project Abteilung an CAD-Referenzpunkt
DMEEU_SpecialProjects@dme�net
