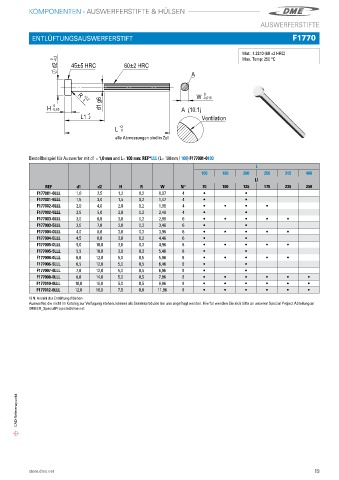

Page 21 - DME Hochprazise Formkomponenten Katalog

KOMPONENTEN - AUSWERFERSTIFTE & HÜLSEN
AUSWERFERSTIFTE

ENTLÜFTUNGSAUSWERFERSTIFT F1770

Mat�: 1�2210 (60 ±2 HRC)
0,2 Max� Temp: 250 °C
d2 - 0 45±5 HRC 60±2 HRC
A

0
+0,2
R 0
d1 g6 W -0,015
0
H -0,05 A (10:1)
-1
L1 -2 Ventilation
+2
L 0
alle Abmessungen sind in Zoll

Bestellbeispiel für Auswerfer mit d1 = 1,0 mm and L= 100 mm: REF*LLL (L= 100mm / 100) F177001-0100
L
100 160 200 250 315 400
L1
REF d1 d2 H R W N 1) 70 100 125 175 235 250
F177001-0LLL 1,0 2,5 1,2 0,2 0,97 4 i i
F177001-5LLL 1,5 3,0 1,5 0,2 1,47 4 i i
F177002-0LLL 2,0 4,0 2,0 0,2 1,96 4 i i i i
F177002-5LLL 2,5 5,0 2,0 0,3 2,46 4 i i
F177003-0LLL 3,0 6,0 3,0 0,3 2,96 6 i i i i i
F177003-5LLL 3,5 7,0 3,0 0,3 3,46 6 i i
F177004-0LLL 4,0 8,0 3,0 0,3 3,96 6 i i i i i
F177004-5LLL 4,5 8,0 3,0 0,3 4,46 6 i i
F177005-0LLL 5,0 10,0 3,0 0,3 4,96 8 i i i i i
F177005-5LLL 5,5 10,0 3,0 0,3 5,46 8 i i
F177006-0LLL 6,0 12,0 5,0 0,5 5,96 8 i i i i i
F177006-5LLL 6,5 12,0 5,0 0,5 6,46 8 i i
F177007-0LLL 7,0 12,0 5,0 0,5 6,96 8 i i
F177008-0LLL 8,0 14,0 5,0 0,5 7,96 8 i i i i i i
F177010-0LLL 10,0 16,0 5,0 0,5 9,96 8 i i i i i i
F177012-0LLL 12,0 18,0 7,0 0,8 11,96 8 i i i i i i
1) N: Anzahl der Entlüftungsflächen
Auswerfer, die nicht im Katalog zur Verfügung stehen, können als Sonderprodukte bei uns angefragt werden� Hierfür wenden Sie sich bitte an unseren Special Project Abteilung an
DMEEU_SpecialProjects@dme�net

CAD-Referenzpunkt
