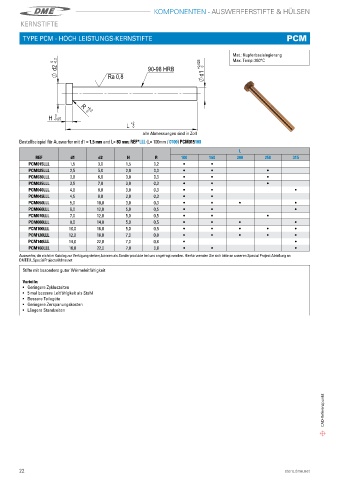

KOMPONENTEN - AUSWERFERSTIFTE & HÜLSEN
KERNSTIFTE

TYPE PCM - HOCH LEISTUNGS-KERNSTIFTE PCM

Mat�: Kupferbasislegierung
0,2 Max� Temp: 360°C
d2 - 0 90-98 HRB d1 +0,025 0

Ra 0,8

+0,2
0
H -0,05 R 0
+2
L 0
alle Abmessungen sind in Zoll
Bestellbeispiel für Auswerfer mit d1 = 1,5 mm and L= 80 mm: REF*LLL (L= 100mm / 0100) PCM015100
L
REF d1 d2 H R 100 160 200 250 315
PCM015LLL 1,5 3,0 1,5 0,2 i i
PCM025LLL 2,5 5,0 2,0 0,3 i i i
PCM030LLL 3,0 6,0 3,0 0,3 i i i
PCM035LLL 3,5 7,0 3,0 0,3 i i i
PCM040LLL 4,0 8,0 3,0 0,3 i i i
PCM045LLL 4,5 8,0 3,0 0,3 i i
PCM050LLL 5,0 10,0 3,0 0,3 i i i i
PCM060LLL 6,0 12,0 5,0 0,5 i i i
PCM070LLL 7,0 12,0 5,0 0,5 i i i
PCM080LLL 8,0 14,0 5,0 0,5 i i i i
PCM100LLL 10,0 16,0 5,0 0,5 i i i i i
PCM120LLL 12,0 18,0 7,0 0,8 i i i i i
PCM140LLL 14,0 22,0 7,0 0,8 i i i
PCM160LLL 16,0 22,0 7,0 0,8 i i i
Auswerfer, die nicht im Katalog zur Verfügung stehen, können als Sonderprodukte bei uns angefragt werden� Hierfür wenden Sie sich bitte an unseren Special Project Abteilung an
DMEEU_SpecialProjects@dme�net
Stifte mit besonders guter Wärmeleitfähigkeit
Vorteile:
• Geringere Zykluszeiten
• 5 mal bessere Leitfähigkeit als Stahl
• Bessere Teilegüte
• Geringere Zerspanungskosten
• Längere Standzeiten

CAD-Referenzpunkt
