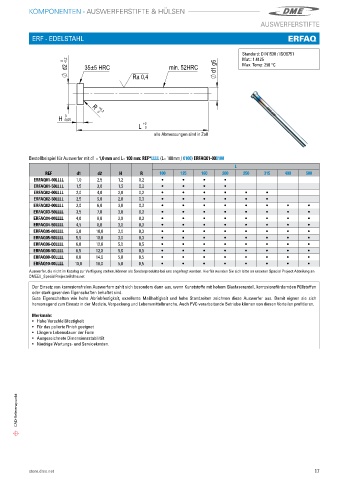

Page 19 - DME Hochprazise Formkomponenten Katalog

KOMPONENTEN - AUSWERFERSTIFTE & HÜLSEN
AUSWERFERSTIFTE

ERF - EDELSTAHL ERFAQ

Standard: DIN1530 / ISO6751
-0,2 Mat�: 1�4125
d2 0 35±5 HRC min. 52HRC d1 g6 Max� Temp: 250 °C

Ra 0,4

+0,2
R 0

0
H -0,05
+2
L 0
alle Abmessungen sind in Zoll

Bestellbeispiel für Auswerfer mit d1 = 1,0 mm and L= 100 mm: REF*LLLL (L= 100mm / 0100) ERFAQ01-000100
L
REF d1 d2 H R 100 125 160 200 250 315 400 500
ERFAQ01-00LLLL 1,0 2,5 1,2 0,2 i i i i
ERFAQ01-50LLLL 1,5 3,0 1,5 0,2 i i i i
ERFAQ02-00LLLL 2,0 4,0 2,0 0,2 i i i i i i
ERFAQ02-50LLLL 2,5 5,0 2,0 0,3 i i i i i i
ERFAQ03-00LLLL 3,0 6,0 3,0 0,3 i i i i i i i i
ERFAQ03-50LLLL 3,5 7,0 3,0 0,3 i i i i i i i i
ERFAQ04-00LLLL 4,0 8,0 3,0 0,3 i i i i i i i i
ERFAQ04-50LLLL 4,5 8,0 3,0 0,3 i i i i i i i i
ERFAQ05-00LLLL 5,0 10,0 3,0 0,3 i i i i i i i i
ERFAQ05-50LLLL 5,5 10,0 3,0 0,3 i i i i i i i i
ERFAQ06-00LLLL 6,0 12,0 5,0 0,5 i i i i i i i i
ERFAQ06-50LLLL 6,5 12,0 5,0 0,5 i i i i i i i i
ERFAQ08-00LLLL 8,0 14,0 5,0 0,5 i i i i i i i i
ERFAQ10-00LLLL 10,0 16,0 5,0 0,5 i i i i i i i i
Auswerfer, die nicht im Katalog zur Verfügung stehen, können als Sonderprodukte bei uns angefragt werden� Hierfür wenden Sie sich bitte an unseren Special Project Abteilung an
DMEEU_SpecialProjects@dme�net
Der Einsatz von korrosionsfreien Auswerfern zahlt sich besonders dann aus, wenn Kunststoffe mit hohem Glasfaseranteil, korrosionsfördernden Füllstoffen
oder stark gasenden Eigenschaften behaftet sind�
Gute Eigenschaften wie hohe Abriebfestigkeit, exzellente Maßhaltigkeit und hohe Standzeiten zeichnen diese Auswerfer aus� Damit eignen sie sich
hervorragend zum Einsatz in der Medizin, Verpackung und Lebensmittelbranche� Auch PVC verarbeitende Betriebe können von diesen Vorteilen profitieren�
Merkmale:
• Hohe Verschleißfestigkeit
• Für das polierte Finish geeignet
• Längere Lebensdauer der Form
• Ausgezeichnete Dimensionsstabilität
• Niedrige Wartungs- und Servicekosten�

CAD-Referenzpunkt
