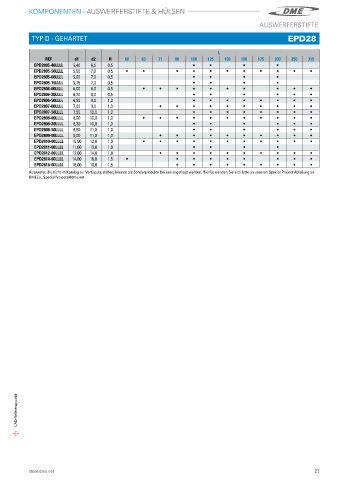

Page 23 - DME Hochprazise Formkomponenten Katalog

KOMPONENTEN - AUSWERFERSTIFTE & HÜLSEN
AUSWERFERSTIFTE

TYP D - GEHÄRTET EPD28

L
REF d1 d2 H 60 63 71 80 100 125 150 160 175 200 250 315
EPD2805-40LLLL 5,40 6,5 0,5 i i i i
EPD2805-50LLLL 5,50 7,0 0,5 i i i i i i i i i i i
EPD2805-60LLLL 5,60 7,0 0,5 i i i i
EPD2805-75LLLL 5,75 7,0 0,5 i i i i
EPD2806-00LLLL 6,00 8,0 0,5 i i i i i i i i i i
EPD2806-20LLLL 6,20 8,0 0,5 i i i i i i
EPD2806-50LLLL 6,50 9,0 1,0 i i i i i i i i
EPD2807-00LLLL 7,00 9,0 1,0 i i i i i i i i i i
EPD2807-50LLLL 7,50 10,0 1,0 i i i i i i i i
EPD2808-00LLLL 8,00 10,0 1,0 i i i i i i i i i i i
EPD2808-20LLLL 8,20 10,0 1,0 i i i i i i
EPD2808-50LLLL 8,50 11,0 1,0 i i i i i i
EPD2809-00LLLL 9,00 11,0 1,0 i i i i i i i i i i
EPD2810-00LLLL 10,00 12,0 1,0 i i i i i i i i i i i
EPD2811-00LLLL 11,00 13,0 1,0 i i i i
EPD2812-00LLLL 12,00 14,0 1,0 i i i i i i i i i i
EPD2814-00LLLL 14,00 16,0 1,5 i i i i i i i i i
EPD2816-00LLLL 16,00 18,0 1,5 i i i i i i i i i
Auswerfer, die nicht im Katalog zur Verfügung stehen, können als Sonderprodukte bei uns angefragt werden� Hierfür wenden Sie sich bitte an unseren Special Project Abteilung an
DMEEU_SpecialProjects@dme�net

CAD-Referenzpunkt
