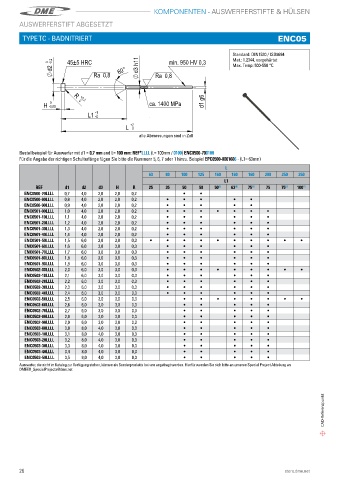

Page 28 - DME Hochprazise Formkomponenten Katalog

KOMPONENTEN - AUSWERFERSTIFTE & HÜLSEN
AUSWERFERSTIFT ABGESETZT

TYPE TC - BADNITRIERT ENC05

Standard: DIN1530 / ISO8694
-0,2 45±5 HRC min. 950 HV 0,3 Mat�: 1�2344, vorgehärtet
d2 0 60° d3 h11 Max� Temp: 500-550 °C

Ra 0,8 Ra 0,8

0
H -0,05 R 0 +0,2 ca. 1400 MPa d1 g6

-1
L1 -2
+2
L 0
alle Abmessungen sind in Zoll

Bestellbeispiel für Auswerfer mit d1 = 0,7 mm and L= 100 mm: REF*LLLL (L= 100mm / 0100) ENC0500-700100
Für die Angabe der richtigen Schulterlänge fügen Sie bitte die Nummern 5, 6, 7 oder 1 hinzu� Beispiel EPC0500-8001606 - (L1= 63mm)
L
63 80 100 125 160 160 160 200 250 250
L1
REF d1 d2 d3 H R 25 35 50 50 50 (5) 63 (6) 75 (7) 75 75 (7) 100 (1)
ENC0500-70LLLL 0,7 4,0 2,0 2,0 0,2 i i
ENC0500-80LLLL 0,8 4,0 2,0 2,0 0,2 i i i i i
ENC0500-90LLLL 0,9 4,0 2,0 2,0 0,2 i i i i i
ENC0501-00LLLL 1,0 4,0 2,0 2,0 0,2 i i i i i i i
ENC0501-10LLLL 1,1 4,0 2,0 2,0 0,2 i i i i i i
ENC0501-20LLLL 1,2 4,0 2,0 2,0 0,2 i i i i i i
ENC0501-30LLLL 1,3 4,0 2,0 2,0 0,2 i i i i i i
ENC0501-40LLLL 1,4 4,0 2,0 2,0 0,2 i i i i i i
ENC0501-50LLLL 1,5 6,0 3,0 3,0 0,3 i i i i i i i i i i
ENC0501-60LLLL 1,6 6,0 3,0 3,0 0,3 i i i i i i
ENC0501-70LLLL 1,7 6,0 3,0 3,0 0,3 i i i i i i
ENC0501-80LLLL 1,8 6,0 3,0 3,0 0,3 i i i i i i
ENC0501-90LLLL 1,9 6,0 3,0 3,0 0,3 i i i i i i
ENC0502-00LLLL 2,0 6,0 3,0 3,0 0,3 i i i i i i i i i
ENC0502-10LLLL 2,1 6,0 3,0 3,0 0,3 i i i i i i
ENC0502-20LLLL 2,2 6,0 3,0 3,0 0,3 i i i i i i
ENC0502-30LLLL 2,3 6,0 3,0 3,0 0,3 i i i i i i
ENC0502-40LLLL 2,4 6,0 3,0 3,0 0,3 i i i i i i
ENC0502-50LLLL 2,5 6,0 3,0 3,0 0,3 i i i i i i i i
ENC0502-60LLLL 2,6 6,0 3,0 3,0 0,3 i i i i i
ENC0502-70LLLL 2,7 6,0 3,0 3,0 0,3 i i i i i
ENC0502-80LLLL 2,8 6,0 3,0 3,0 0,3 i i i i i
ENC0502-90LLLL 2,9 6,0 3,0 3,0 0,3 i i i i i
ENC0503-00LLLL 3,0 8,0 4,0 3,0 0,3 i i i i i
ENC0503-10LLLL 3,1 8,0 4,0 3,0 0,3 i i i i i
ENC0503-20LLLL 3,2 8,0 4,0 3,0 0,3 i i i i i
ENC0503-30LLLL 3,3 8,0 4,0 3,0 0,3 i i i i i
ENC0503-40LLLL 3,4 8,0 4,0 3,0 0,3 i i i i i
ENC0503-50LLLL 3,5 8,0 4,0 3,0 0,3 i i i i i
Auswerfer, die nicht im Katalog zur Verfügung stehen, können als Sonderprodukte bei uns angefragt werden� Hierfür wenden Sie sich bitte an unseren Special Project Abteilung an
DMEEU_SpecialProjects@dme�net

CAD-Referenzpunkt
