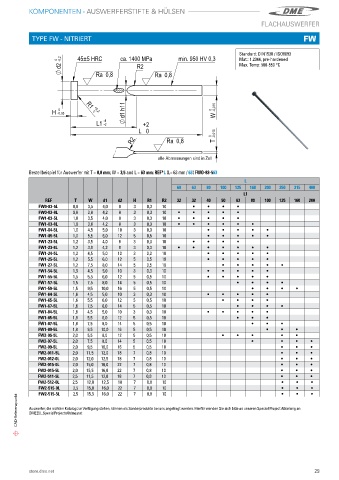

Page 31 - DME Hochprazise Formkomponenten Katalog

KOMPONENTEN - AUSWERFERSTIFTE & HÜLSEN
FLACHAUSWERFER

TYPE FW - NITRIERT FW

Standard: DIN1530 / ISO8693
-0,2 45±5 HRC ca. 1400 MPa min. 950 HV 0,3 Mat�: 1�2344, pre-hardened
d2 0 R2 Max� Temp: 500-550 °C
Ra 0,8 Ra 0,8

d1 h11 -0,015
0
H -0,05 W 0
+0,2
R1 0
-1
L1 -2 +2

L 0 -0,015
R2 Ra 0,8 T 0

alle Abmessungen sind in Zoll

Bestellbeispiel für Auswerfer mit T = 0,8 mm; W = 3,5 and L = 63 mm: REF*L (L= 63 mm / 63) FWO-83-563
L
60 63 80 100 125 160 200 250 315 400
L1
REF T W d1 d2 H R1 R2 32 32 40 50 63 80 100 125 160 200
FW0-83-5L 0,8 3,5 4,0 8 3 0,3 10 i i i i
FW0-83-8L 0,8 3,8 4,2 8 3 0,3 10 i i i i i
FW1-03-5L 1,0 3,5 4,0 8 3 0,3 10 i i i i i
FW1-03-8L 1,0 3,8 4,2 8 3 0,3 10 i i i i i i
FW1-04-5L 1,0 4,5 5,0 10 3 0,3 10 i i i i i
FW1-05-5L 1,0 5,5 6,0 12 5 0,5 10 i i i i i
FW1-23-5L 1,2 3,5 4,0 8 3 0,3 10 i i i i
FW1-23-8L 1,2 3,8 4,2 8 3 0,3 10 i i i i i i i
FW1-24-5L 1,2 4,5 5,0 10 3 0,3 10 i i i i i
FW1-25-5L 1,2 5,5 6,0 12 5 0,5 10 i i i i i
FW1-27-5L 1,2 7,5 8,0 14 5 0,5 10 i i i i i
FW1-54-5L 1,5 4,5 5,0 10 3 0,3 10 i i i i i
FW1-55-5L 1,5 5,5 6,0 12 5 0,5 10 i i i i i
FW1-57-5L 1,5 7,5 8,0 14 5 0,5 10 i i i i
FW1-59-5L 1,5 9,5 10,0 16 5 0,5 10 i i i i
FW1-64-5L 1,6 4,5 5,0 10 3 0,3 10 i i i i i
FW1-65-5L 1,6 5,5 6,0 12 5 0,5 10 i i i i
FW1-67-5L 1,6 7,5 8,0 14 5 0,5 10 i i i i
FW1-84-5L 1,8 4,5 5,0 10 3 0,3 10 i i i i i
FW1-85-5L 1,8 5,5 6,0 12 5 0,5 10 i i i
FW1-87-5L 1,8 7,5 8,0 14 5 0,5 10 i i i
FW1-89-5L 1,8 9,5 10,0 16 5 0,5 10 i i i
FW2-05-5L 2,0 5,5 6,0 12 5 0,5 10 i i i i i
FW2-07-5L 2,0 7,5 8,0 14 5 0,5 10 i i i i
FW2-09-5L 2,0 9,5 10,0 16 5 0,5 10 i i i
FW2-011-5L 2,0 11,5 12,0 18 7 0,8 10 i i i
FW2-012-0L 2,0 12,0 12,5 18 7 0,8 10 i i i
FW2-015-0L 2,0 15,0 16,0 22 7 0,8 10 i i i
FW2-015-5L 2,0 15,5 16,0 22 7 0,8 10 i i i
FW2-511-5L 2,5 11,5 12,0 18 7 0,8 10 i i i
FW2-512-0L 2,5 12,0 12,5 18 7 0,8 10 i i i
FW2-515-0L 2,5 15,0 16,0 22 7 0,8 10 i i i
FW2-515-5L 2,5 15,5 16,0 22 7 0,8 10 i i i
CAD-Referenzpunkt Auswerfer, die nicht im Katalog zur Verfügung stehen, können als Sonderprodukte bei uns angefragt werden� Hierfür wenden Sie sich bitte an unseren Special Project Abteilung an

DMEEU_SpecialProjects@dme�net
