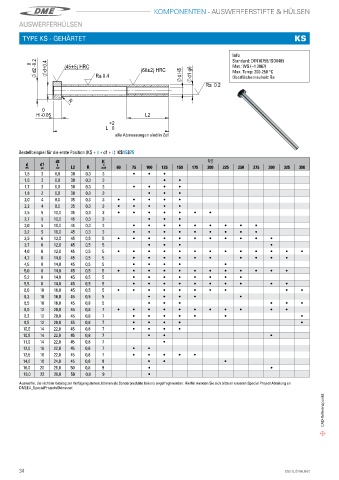

Page 36 - DME Hochprazise Formkomponenten Katalog

KOMPONENTEN - AUSWERFERSTIFTE & HÜLSEN
AUSWERFERHÜLSEN

TYPE KS - GEHÄRTET KS

Info
-0.2 Standard: DIN16756/ISO8405
d2 0 d+0.4 (45±5) HRC (60±2) HRC d1 g6 Mat�: WS (~1�2067)
Max� Temp: 200-250 °C
Ra 0.4 d H5
Oberflächenrauheit: Ra

Ra 0.2

R
0
H -0.05 L2
+2
L 0
alle Abmessungen sind in Zoll

Bestellbeispiel für die erste Position (KS + d + d1 + L): KS15375
d2 K L 2 +0
d d1 0 0
H5 g6 -0,2 L2 R -0,05 60 75 100 125 150 175 200 225 250 275 300 325 350
1,5 3 6,0 30 0,3 3 i i i
1,6 3 6,0 30 0,3 3 i i
1,7 3 6,0 30 0,3 3 i i i i
1,8 3 6,0 30 0,3 3 i i i
2,0 4 8,0 35 0,3 3 i i i i i
2,2 4 8,0 35 0,3 3 i i i i i
2,5 5 10,0 35 0,3 3 i i i i i i i
2,7 5 10,0 45 0,3 3 i i i
3,0 5 10,0 45 0,3 3 i i i i i i i i i
3,2 5 10,0 45 0,3 3 i i i i i i i i i
3,5 6 12,0 45 0,5 5 i i i i i i i i i i i
3,7 6 12,0 45 0,5 5 i i i i
4,0 6 12,0 45 0,5 5 i i i i i i i i i i i i i
4,2 8 14,0 45 0,5 5 i i i i i i i i i i
4,5 8 14,0 45 0,5 5 i i i i i
5,0 8 14,0 45 0,5 5 i i i i i i i i i i i i
5,2 8 14,0 45 0,5 5 i i i i i i i i
5,5 8 14,0 45 0,5 5 i i i i i i i i i i
6,0 10 16,0 45 0,5 5 i i i i i i i i i i
6,2 10 16,0 45 0,5 5 i i i i i
6,5 10 16,0 45 0,8 5 i i i i i i
8,0 12 20,0 45 0,8 7 i i i i i i i i i i i
8,2 12 20,0 45 0,8 7 i i i i i i i
8,5 12 20,0 45 0,8 7 i i i i i
10,0 14 22,0 45 0,8 7 i i i i
10,5 14 22,0 45 0,8 7 i i i
11,0 14 22,0 45 0,8 7 i
12,0 16 22,0 45 0,8 7 i i
12,5 16 22,0 45 0,8 7 i i i i i
14,0 18 24,0 45 0,8 9 i i i
16,0 20 26,0 50 0,8 9 i i
18,0 22 28,0 50 0,8 9 i
Auswerfer, die nicht im Katalog zur Verfügung stehen, können als Sonderprodukte bei uns angefragt werden� Hierfür wenden Sie sich bitte an unseren Special Project Abteilung an
DMEEU_SpecialProjects@dme�net
CAD-Referenzpunkt

34 store.dme.net
