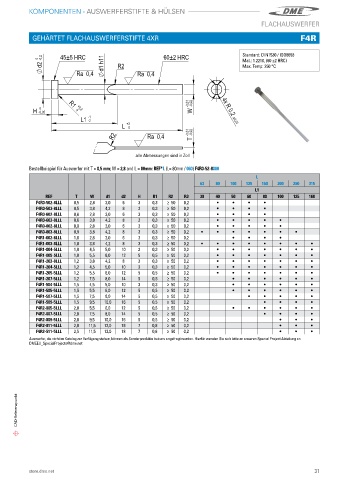

Page 33 - DME Hochprazise Formkomponenten Katalog

P. 33

KOMPONENTEN - AUSWERFERSTIFTE & HÜLSEN
FLACHAUSWERFER

GEHÄRTET FLACHAUSWERFERSTIFTE 4XR F4R

-0,2 45±5 HRC 60±2 HRC Standard: DIN1530 / ISO8693
Mat�: 1�2210, (60 ±2 HRC)
d2 0 d1 h11 R2 Max� Temp: 250 °C
Ra 0,4 Ra 0,4

-0,02
0
H -0,05 +0,2 W -0,01 4x R 0,2 ±0,01
R1 0

-1
L1 -2
+2
L 0
R2 Ra 0,4 -0,02 T -0,01
alle Abmessungen sind in Zoll

Bestellbeispiel für Auswerfer mit T = 0,5 mm; W = 2,8 and L = 80mm: REF*L (L= 80mm / 060) F4R0-52-8080
L
63 80 100 125 160 200 250 315
L1
REF T W d1 d2 H R1 R2 R3 30 40 50 60 80 100 125 160
F4R0-502-8LLL 0,5 2,8 3,0 6 3 0,3 ≥ 50 0,2 i i i i
F4R0-503-8LLL 0,5 3,8 4,2 8 3 0,3 ≥ 50 0,2 i i i i
F4R0-602-8LLL 0,6 2,8 3,0 6 3 0,3 ≥ 50 0,2 i i i i
F4R0-603-8LLL 0,6 3,8 4,2 8 3 0,3 ≥ 50 0,2 i i i i i
F4R0-802-8LLL 0,8 2,8 3,0 6 3 0,3 ≥ 50 0,2 i i i i i
F4R0-803-8LLL 0,8 3,8 4,2 8 3 0,3 ≥ 50 0,2 i i i i i i i
F4R1-002-8LLL 1,0 2,8 3,0 6 3 0,3 ≥ 50 0,2 i i i i
F4R1-003-8LLL 1,0 3,8 4,2 8 3 0,3 ≥ 50 0,2 i i i i i i i i
F4R1-004-5LLL 1,0 4,5 5,0 10 3 0,3 ≥ 50 0,2 i i i i i i i
F4R1-005-5LLL 1,0 5,5 6,0 12 5 0,5 ≥ 50 0,2 i i i i i i i
F4R1-203-8LLL 1,2 3,8 4,2 8 3 0,3 ≥ 50 0,2 i i i i i i i
F4R1-204-5LLL 1,2 4,5 5,0 10 3 0,3 ≥ 50 0,2 i i i i i i i
F4R1-205-5LLL 1,2 5,5 6,0 12 5 0,5 ≥ 50 0,2 i i i i i i i
F4R1-207-5LLL 1,2 7,5 8,0 14 5 0,5 ≥ 50 0,2 i i i i i i
F4R1-504-5LLL 1,5 4,5 5,0 10 3 0,3 ≥ 50 0,2 i i i i i i
F4R1-505-5LLL 1,5 5,5 6,0 12 5 0,5 ≥ 50 0,2 i i i i i i
F4R1-507-5LLL 1,5 7,5 8,0 14 5 0,5 ≥ 50 0,2 i i i i i
F4R1-509-5LLL 1,5 9,5 10,0 16 5 0,5 ≥ 50 0,2 i i i i
F4R2-005-5LLL 2,0 5,5 6,0 12 5 0,5 ≥ 50 0,2 i i i i i i
F4R2-007-5LLL 2,0 7,5 8,0 14 5 0,5 ≥ 50 0,2 i i i i
F4R2-009-5LLL 2,0 9,5 10,0 16 5 0,5 ≥ 50 0,2 i i i
F4R2-011-5LLL 2,0 11,5 12,0 18 7 0,8 ≥ 50 0,2 i i i
F4R2-511-5LLL 2,5 11,5 12,0 18 7 0,8 ≥ 50 0,2 i i i
Auswerfer, die nicht im Katalog zur Verfügung stehen, können als Sonderprodukte bei uns angefragt werden� Hierfür wenden Sie sich bitte an unseren Special Project Abteilung an
DMEEU_SpecialProjects@dme�net

CAD-Referenzpunkt
