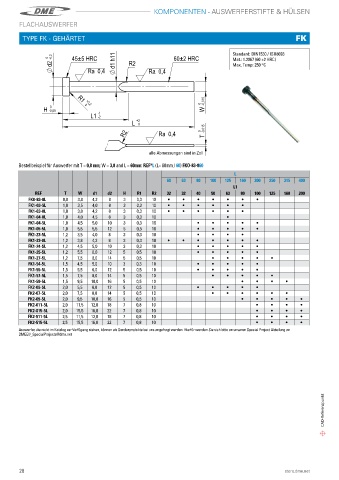

KOMPONENTEN - AUSWERFERSTIFTE & HÜLSEN
FLACHAUSWERFER

TYPE FK - GEHÄRTET FK

-0,2 45±5 HRC 60±2 HRC Standard: DIN1530 / ISO8693
Mat�: 1�2067 (60 ±2 HRC)
d2 0 d1 h11 R2 Max� Temp: 250 °C
Ra 0,4 Ra 0,4

-0,015
+0,2
R1 0
0
H -0,05 W 0
-1
L1 -2
+2
L 0
R2 Ra 0,4 -0,015 T 0

alle Abmessungen sind in Zoll

Bestellbeispiel für Auswerfer mit T = 0,8 mm; W = 3,8 and L = 60mm: REF*L (L= 60mm / 60) FKO-83-860
L
60 63 80 100 125 160 200 250 315 400
L1
REF T W d1 d2 H R1 R2 32 32 40 50 63 80 100 125 160 200
FK0-83-8L 0,8 3,8 4,2 8 3 0,3 10 i i i i i i i
FK1-03-5L 1,0 3,5 4,0 8 3 0,3 10 i i i i i i
FK1-03-8L 1,0 3,8 4,2 8 3 0,3 10 i i i i i i
FK1-04-0L 1,0 4,0 4,5 8 3 0,3 10 i
FK1-04-5L 1,0 4,5 5,0 10 3 0,3 10 i i i i i
FK1-05-5L 1,0 5,5 5,5 12 5 0,5 10 i i i i i
FK1-23-5L 1,2 3,5 4,0 8 3 0,3 10 i i i i
FK1-23-8L 1,2 3,8 4,2 8 3 0,3 10 i i i i i i i
FK1-24-5L 1,2 4,5 5,0 10 3 0,3 10 i i i i i
FK1-25-5L 1,2 5,5 6,0 12 5 0,5 10 i i i i i
FK1-27-5L 1,2 7,5 8,0 14 5 0,5 10 i i i i i
FK1-54-5L 1,5 4,5 5,0 10 3 0,3 10 i i i i i
FK1-55-5L 1,5 5,5 6,0 12 5 0,5 10 i i i i i
FK1-57-5L 1,5 7,5 8,0 14 5 0,5 10 i i i i i
FK1-59-5L 1,5 9,5 10,0 16 5 0,5 10 i i i i
FK2-05-5L 2,0 5,5 6,0 12 5 0,5 10 i i i i i
FK2-07-5L 2,0 7,5 8,0 14 5 0,5 10 i i i i i i
FK2-09-5L 2,0 9,5 10,0 16 5 0,5 10 i i i i i
FK2-011-5L 2,0 11,5 12,0 18 7 0,8 10 i i i i
FK2-015-5L 2,0 15,5 16,0 22 7 0,8 10 i i i i
FK2-511-5L 2,5 11,5 12,0 18 7 0,8 10 i i i i
FK2-515-5L 2,5 15,5 16,0 22 7 0,8 10 i i i i
Auswerfer, die nicht im Katalog zur Verfügung stehen, können als Sonderprodukte bei uns angefragt werden� Hierfür wenden Sie sich bitte an unseren Special Project Abteilung an
DMEEU_SpecialProjects@dme�net

CAD-Referenzpunkt
