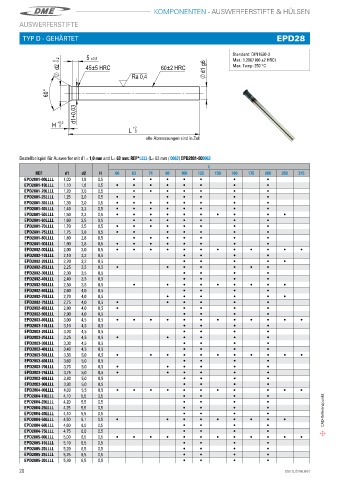

Page 22 - DME Hochprazise Formkomponenten Katalog

KOMPONENTEN - AUSWERFERSTIFTE & HÜLSEN
AUSWERFERSTIFTE

TYP D - GEHÄRTET EPD28

0,2 5 ±0,5 Standard: DIN1530-3
Mat.: 1.2067 (60 ±2 HRC)
d2 - 0 45±5 HRC 60±2 HRC d1 g6 Max. Temp: 250 °C
Ra 0,4

60°

d1+0,03

+0,2
H 0
+2
L 0
alle Abmessungen sind in Zoll

Bestellbeispiel für Auswerfer mit d1 = 1,0 mm and L= 63 mm: REF*LLLL (L= 63 mm / 0063) EPD2801-000063
L
REF d1 d2 H 60 63 71 80 100 125 150 160 175 200 250 315
EPD2801-00LLLL 1,00 1,8 0,5 i i i i i i i
EPD2801-10LLLL 1,10 1,8 0,5 i i i i i i i i
EPD2801-20LLLL 1,20 2,0 0,5 i i i i i i i
EPD2801-25LLLL 1,25 2,0 0,5 i i i i i i i
EPD2801-30LLLL 1,30 2,0 0,5 i i i i i i i i
EPD2801-40LLLL 1,40 2,2 0,5 i i i i i i i i
EPD2801-50LLLL 1,50 2,2 0,5 i i i i i i i i i i
EPD2801-60LLLL 1,60 2,5 0,5 i i i i i i i
EPD2801-70LLLL 1,70 2,5 0,5 i i i i i i i i
EPD2801-75LLLL 1,75 2,8 0,5 i i i i i i i
EPD2801-80LLLL 1,80 2,8 0,5 i i i i i i i
EPD2801-90LLLL 1,90 2,8 0,5 i i i i i i i i
EPD2802-00LLLL 2,00 3,0 0,5 i i i i i i i i i i i i
EPD2802-10LLLL 2,10 3,2 0,5 i i i i
EPD2802-20LLLL 2,20 3,2 0,5 i i i i i
EPD2802-25LLLL 2,25 3,5 0,5 i i i i i i i
EPD2802-30LLLL 2,30 3,5 0,5 i i i i
EPD2802-40LLLL 2,40 3,5 0,5 i i i i
EPD2802-50LLLL 2,50 3,5 0,5 i i i i i i i i i
EPD2802-60LLLL 2,60 4,0 0,5 i i i i
EPD2802-70LLLL 2,70 4,0 0,5 i i i i i i
EPD2802-75LLLL 2,75 4,0 0,5 i i i i i i
EPD2802-80LLLL 2,80 4,0 0,5 i i i i i
EPD2802-90LLLL 2,90 4,0 0,5 i i i i
EPD2803-00LLLL 3,00 4,5 0,5 i i i i i i i i i i i i
EPD2803-10LLLL 3,10 4,5 0,5 i i i i
EPD2803-20LLLL 3,20 4,5 0,5 i i i i
EPD2803-25LLLL 3,25 4,5 0,5 i i i i i i
EPD2803-30LLLL 3,30 4,5 0,5 i i i i
EPD2803-40LLLL 3,40 4,5 0,5 i i i i
EPD2803-50LLLL 3,50 5,0 0,5 i i i i i i i i i i i
EPD2803-60LLLL 3,60 5,0 0,5 i i i i
EPD2803-70LLLL 3,70 5,0 0,5 i i i i i i
EPD2803-75LLLL 3,75 5,0 0,5 i i i i i i
EPD2803-80LLLL 3,80 5,0 0,5 i i i i
EPD2803-90LLLL 3,90 5,0 0,5 i i i i
EPD2804-00LLLL 4,00 5,5 0,5 i i i i i i i i i i i
EPD2804-10LLLL 4,10 5,5 0,5 i i i i
EPD2804-20LLLL 4,20 5,5 0,5 i i i i
EPD2804-25LLLL 4,25 5,5 0,5 i i i i CAD-Referenzpunkt
EPD2804-40LLLL 4,40 5,5 0,5 i i i i
EPD2804-50LLLL 4,50 6,1 0,5 i i i i i i i i i
EPD2804-60LLLL 4,60 6,0 0,5 i i i i
EPD2804-75LLLL 4,75 6,0 0,5 i i i i
EPD2805-00LLLL 5,00 6,5 0,5 i i i i i i i i i i i i
EPD2805-10LLLL 5,10 6,5 0,5 i i i i
EPD2805-20LLLL 5,20 6,5 0,5 i i i i
EPD2805-25LLLL 5,25 6,5 0,5 i i i i
EPD2805-30LLLL 5,30 6,5 0,5 i i i i
