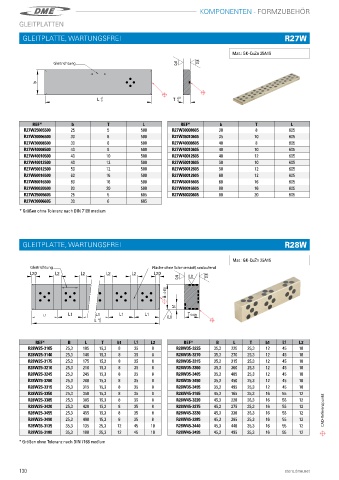

Page 132 - DME Hochprazise Formkomponenten Katalog

KOMPONENTEN - FORMZUBEHÖR
GLEITPLATTEN

GLEITPLATTE, WARTUNGSFREI R27W

Mat�: GK-CuZn 25A15
Gleitrichtung

REF* b T L REF* b T L
R27W25005500 25 5 500 R27W30008605 30 8 605
R27W30006500 30 6 500 R27W35010605 35 10 605
R27W30008500 30 8 500 R27W40008605 40 8 605
R27W40008500 40 8 500 R27W40010605 40 10 605
R27W40010500 40 10 500 R27W40012605 40 12 605
R27W40012500 40 12 500 R27W50010605 50 10 605
R27W50012500 50 12 500 R27W50012605 50 12 605
R27W60016500 60 16 500 R27W60012605 60 12 605
R27W80016500 80 16 500 R27W60016605 60 16 605
R27W80020500 80 20 500 R27W80016605 80 16 605
R27W25005605 25 5 605 R27W80020605 80 20 605
R27W30006605 30 6 605
* Größen ohne Toleranz nach DIN 7168 medium

GLEITPLATTE, WARTUNGSFREI R28W

Mat�: GK-CuZn 25A15
Gleitrichtung Fläche ohne Schmiersto , umlaufend

REF* B L T b1 L1 L2 REF* B L T b1 L1 L2
R28W25-3105 25,3 105 15,3 8 35 8 R28W35-3225 35,3 225 25,3 12 45 10
R28W25-3140 25,3 140 15,3 8 35 8 R28W35-3270 35,3 270 25,3 12 45 10
R28W25-3175 25,3 175 15,3 8 35 8 R28W35-3315 35,3 315 25,3 12 45 10
R28W25-3210 25,3 210 15,3 8 35 8 R28W35-3360 35,3 360 25,3 12 45 10
R28W25-3245 25,3 245 15,3 8 35 8 R28W35-3405 35,3 405 25,3 12 45 10
R28W25-3280 25,3 280 15,3 8 35 8 R28W35-3450 35,3 450 25,3 12 45 10
R28W25-3315 25,3 315 15,3 8 35 8 R28W35-3495 35,3 495 25,3 12 45 10
R28W25-3350 25,3 350 15,3 8 35 8 R28W45-3165 45,3 165 35,3 16 55 12
R28W25-3385 25,3 385 15,3 8 35 8 R28W45-3220 45,3 220 35,3 16 55 12
R28W25-3420 25,3 420 15,3 8 35 8 R28W45-3275 45,3 275 35,3 16 55 12
R28W25-3455 25,3 455 15,3 8 35 8 R28W45-3330 45,3 330 35,3 16 55 12 CAD-Referenzpunkt
R28W25-3490 25,3 490 15,3 8 35 8 R28W45-3385 45,3 385 35,3 16 55 12
R28W35-3135 35,3 135 25,3 12 45 10 R28W45-3440 45,3 440 35,3 16 55 12
R28W35-3180 35,3 180 25,3 12 45 10 R28W45-3495 45,3 495 35,3 16 55 12
* Größen ohne Toleranz nach DIN 7168 medium
