Page 134 - DME Hochprazise Formkomponenten Katalog

KOMPONENTEN - FORMZUBEHÖR
GLEITPLATTEN Mat.: 2.0598 ≈ 180 HB / Graphit / graphite
Density[g/cm3] : 8.20

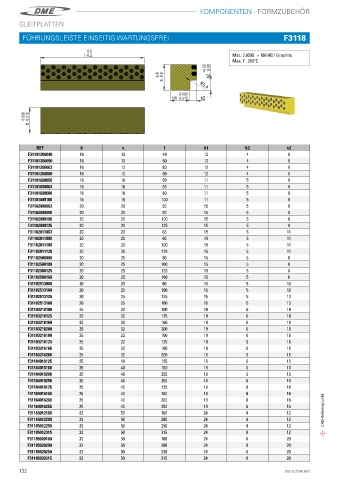

FÜHRUNGSLEISTE EINSEITIG WARTUNGSFREI F3118

0.0
l -0.2 Mat.: 2.0598 ≈ 180 HB / Graphite
Max. T.: 200°C
s2 +0.02 0.00
s -0.5 -0.6
R0.4
0.000
b1 -0.015 b2

b 0.000 -0.015

REF b s l b1 b2 s2
F31181206040 16 12 40 12 4 6
F31181206050 16 12 50 12 4 6
F31181206063 16 12 63 12 4 6
F31181206080 16 12 80 12 4 6
F31181608050 16 16 50 11 5 8
F31181608063 16 16 63 11 5 8
F31181608080 16 16 80 11 5 8
F31181608100 16 16 100 11 5 8
F31182008063 20 20 63 15 5 8
F31182008080 20 20 80 15 5 8
F31182008100 20 20 100 15 5 8
F31182008125 20 20 125 15 5 8
F31182011063 20 20 63 15 5 11
F31182011080 20 20 80 15 5 11
F31182011100 20 20 100 15 5 11
F31182011125 20 20 125 15 5 11
F31182508080 20 25 80 15 5 8
F31182508100 20 25 100 15 5 8
F31182508125 20 25 125 15 5 8
F31182508160 20 25 160 15 5 8
F31182513080 20 25 80 15 5 13
F31182513100 20 25 100 15 5 13
F31182513125 20 25 125 15 5 13
F31182513160 20 25 160 15 5 13
F31183210100 25 32 100 19 6 10
F31183210125 25 32 125 19 6 10
F31183210160 25 32 160 19 6 10
F31183210200 25 32 200 19 6 10
F31183216100 25 32 100 19 6 16
F31183216125 25 32 125 19 6 16
F31183216160 25 32 160 19 6 16
F31183216200 25 32 200 19 6 16
F31184010125 25 40 125 19 6 10
F31184010160 25 40 160 19 6 10
F31184010200 25 40 200 19 6 10
F31184010250 25 40 250 19 6 10
F31184016125 25 40 125 19 6 16
F31184016160 25 40 160 19 6 16
F31184016200 25 40 200 19 6 16
F31184016250 25 40 250 19 6 16
F31185012160 32 50 160 24 8 12 CAD-Referenzpunkt
F31185012200 32 50 200 24 8 12
F31185012250 32 50 250 24 8 12
F31185012315 32 50 315 24 8 12
F31185020160 32 50 160 24 8 20
F31185020200 32 50 200 24 8 20
F31185020250 32 50 250 24 8 20
F31185020315 32 50 315 24 8 20
