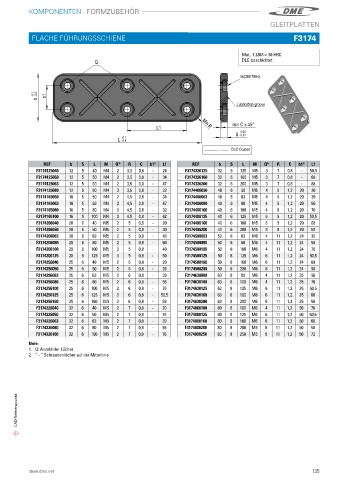

Page 137 - DME Hochprazise Formkomponenten Katalog
P. 137
KOMPONENTEN - FORMZUBEHÖR
GLEITPLATTEN
FLACHE FÜHRUNGSSCHIENE F3174
Density[g/cm3] : 7.70 Mat.: 1.2363/58 HRC Mat�: 1�2363 ≈ 58 HRC
Q DLC-beschichtet
M(DIN 7984)
-0.4 b -0.1 b1
Lubrication groove
min C x 45°
L1
Min R
0.00
S -0.01
-0.1
L -0.4
DLC Coated
REF b S L M Q 1) R C b1 2) L1 REF b S L M Q 1) R C b1 2) L1
F3174125040 12 5 40 M4 2 3,5 0,8 - 24 F3174326125 32 6 125 M5 3 7 0,8 - 50,5
F3174125050 12 5 50 M4 2 3,5 0,8 - 34 F3174326160 32 6 160 M5 3 7 0,8 - 68
F3174125063 12 5 63 M4 2 3,5 0,8 - 47 F3174326200 32 6 200 M5 3 7 0,8 - 88
F3174125080 12 5 80 M4 3 3,5 0,8 - 32 F3174406050 40 6 50 M5 4 9 1,2 20 26
F3174165050 16 5 50 M4 2 4,5 0,8 - 34 F3174406063 40 6 63 M5 4 9 1,2 20 39
F3174165063 16 5 63 M4 2 4,5 0,8 - 47 F3174406080 40 6 80 M5 4 9 1,2 20 56
F3174165080 16 5 80 M4 3 4,5 0,8 - 32 F3174406100 40 6 100 M5 4 9 1,2 20 76
F3174165100 16 5 100 M4 3 4,5 0,8 - 42 F3174406125 40 6 125 M5 6 9 1,2 20 50,5
F3174206040 20 6 40 M5 2 5 0,8 - 20 F3174406160 40 6 160 M5 6 9 1,2 20 68
F3174206050 20 6 50 M5 2 5 0,8 - 30 F3174406200 40 6 200 M5 8 9 1,2 20 58
F3174206063 20 6 63 M5 2 5 0,8 - 43 F3174508063 50 8 63 M6 4 11 1,2 24 39
F3174206080 20 6 80 M5 2 5 0,8 - 60 F3174508080 50 8 80 M6 4 11 1,2 24 56
F3174206100 20 6 100 M5 3 5 0,8 - 40 F3174508100 50 8 100 M6 4 11 1,2 24 76
F3174206125 20 6 125 M5 3 5 0,8 - 50 F3174508125 50 8 125 M6 6 11 1,2 24 50,5
F3174256040 25 6 40 M5 2 6 0,8 - 20 F3174508160 50 8 160 M6 6 11 1,2 24 68
F3174256050 25 6 50 M5 2 6 0,8 - 26 F3174508200 50 8 200 M6 8 11 1,2 24 58
F3174256063 25 6 63 M5 2 6 0,8 - 39 F3174638080 63 8 80 M6 4 11 1,2 35 56
F3174256080 25 6 80 M5 2 6 0,8 - 56 F3174638100 63 8 100 M6 4 11 1,2 35 76
F3174256100 25 6 100 M5 2 6 0,8 - 76 F3174638125 63 8 125 M6 6 11 1,2 35 50,5
F3174256125 25 6 125 M5 3 6 0,8 - 50,5 F3174638160 63 8 160 M6 6 11 1,2 35 68
F3174256160 25 6 160 M5 3 6 0,8 - 68 F3174638200 63 8 200 M6 8 11 1,2 35 58
F3174326040 32 6 40 M5 2 7 0,8 - 20 F3174808100 80 8 100 M6 4 11 1,2 50 76
F3174326050 32 6 50 M5 2 7 0,8 - 26 F3174808125 80 8 125 M6 6 11 1,2 50 50,5
F3174326063 32 6 63 M5 2 7 0,8 - 39 F3174808160 80 8 160 M6 6 11 1,2 50 68
F3174326080 32 6 80 M5 2 7 0,8 - 56 F3174808200 80 8 200 M6 8 11 1,2 50 58
F3174326100 32 6 100 M5 2 7 0,8 - 76 F3174808250 80 8 250 M6 8 11 1,2 50 72
Note:
1� Q: Anzahl der Löcher
2� “ - “ Schraubenlöcher auf der Mittellinie
CAD-Referenzpunkt
