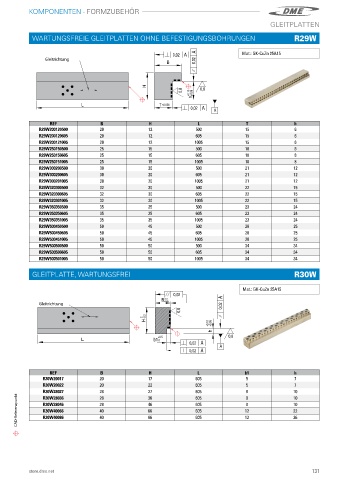

KOMPONENTEN - FORMZUBEHÖR
GLEITPLATTEN

WARTUNGSFREIE GLEITPLATTEN OHNE BEFESTIGUNGSBOHRUNGEN R29W

Mat�: GK-CuZn 25A15
Gleitrichtung

REF B H L T h
R29W200120500 20 12 500 15 6
R29W200120605 20 12 605 15 6
R29W200121005 20 12 1005 15 6
R29W250150500 25 15 500 18 8
R29W250150605 25 15 605 18 8
R29W250151005 25 15 1005 18 8
R29W300200500 30 20 500 21 12
R29W300200605 30 20 605 21 12
R29W300201005 30 20 1005 21 12
R29W320300500 32 30 500 22 15
R29W320300605 32 30 605 22 15
R29W320301005 32 30 1005 22 15
R29W350350500 35 35 500 23 24
R29W350350605 35 35 605 23 24
R29W350351005 35 35 1005 23 24
R29W500450500 50 45 500 28 25
R29W500450605 50 45 605 28 25
R29W500451005 50 45 1005 28 25
R29W500500500 50 50 500 34 34
R29W500500605 50 50 605 34 34
R29W500501005 50 50 1005 34 34

GLEITPLATTE, WARTUNGSFREI R30W

Mat�: GK-CuZn 25A15

Gleitrichtung

L

REF B H L b1 h
R30W20017 20 17 605 5 7
R30W20022 20 22 605 5 7
R30W28027 28 27 605 8 8 10
CAD-Referenzpunkt R30W28046 28 46 605 12 10
36
605
R30W28036
10
28
8
22
605
66
40
R30W40066
26
R30W40086
40
605
86
12
store.dme.net 131
