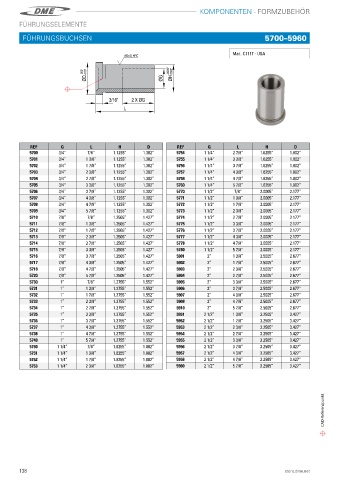

Page 140 - DME Hochprazise Formkomponenten Katalog

KOMPONENTEN - FORMZUBEHÖR
FÜHRUNGSELEMENTE

FÜHRUNGSBUCHSEN 5700–5960

Mat�: C1117 - USA

REF G L H D REF G L H D
5700 3/4” 7/8” 1�1255” 1�302” 5754 1 1/4” 2 7/8” 1�6255” 1�802”
5701 3/4” 1 3/8” 1�1255” 1�302” 5755 1 1/4” 3 3/8” 1�6255” 1�802”
5702 3/4” 1 7/8” 1�1255” 1�302” 5756 1 1/4” 3 7/8” 1�6255” 1�802”
5703 3/4” 2 3/8” 1�1255” 1�302” 5757 1 1/4” 4 3/8” 1�6255” 1�802”
5704 3/4” 2 7/8” 1�1255” 1�302” 5758 1 1/4” 4 7/8” 1�6255” 1�802”
5705 3/4” 3 3/8” 1�1255” 1�302” 5760 1 1/4” 5 7/8” 1�6255” 1�802”
5706 3/4” 3 7/8” 1�1255” 1�302” 5770 1 1/2” 7/8” 2�0005” 2�177”
5707 3/4” 4 3/8” 1�1255” 1�302” 5771 1 1/2” 1 3/8” 2�0005” 2�177”
5708 3/4” 4 7/8” 1�1255” 1�302” 5772 1 1/2” 1 7/8” 2�0005” 2�177”
5709 3/4” 5 7/8” 1�1255” 1�302” 5773 1 1/2” 2 3/8” 2�0005” 2�177”
5710 7/8” 7/8” 1�2505” 1�427” 5774 1 1/2” 2 7/8” 2�0005” 2�177”
5711 7/8” 1 3/8” 1�2505” 1�427” 5775 1 1/2” 3 3/8” 2�0005” 2�177”
5712 7/8” 1 7/8” 1�2505” 1�427” 5776 1 1/2” 3 7/8” 2�0005” 2�177”
5713 7/8” 2 3/8” 1�2505” 1�427” 5777 1 1/2” 4 3/8” 2�0005” 2�177”
5714 7/8” 2 7/8” 1�2505” 1�427” 5778 1 1/2” 4 7/8” 2�0005” 2�177”
5715 7/8” 3 3/8” 1�2505” 1�427” 5780 1 1/2” 5 7/8” 2�0005” 2�177”
5716 7/8” 3 7/8” 1�2505” 1�427” 5901 2” 1 3/8” 2�5005” 2�677”
5717 7/8” 4 3/8” 1�2505” 1�427” 5902 2” 1 7/8” 2�5005” 2�677”
5718 7/8” 4 7/8” 1�2505” 1�427” 5903 2” 2 3/8” 2�5005” 2�677”
5720 7/8” 5 7/8” 1�2505” 1�427” 5904 2” 2 7/8” 2�5005” 2�677”
5730 1” 7/8” 1�3755” 1�552” 5905 2” 3 3/8” 2�5005” 2�677”
5731 1” 1 3/8” 1�3755” 1�552” 5906 2” 3 7/8” 2�5005” 2�677”
5732 1” 1 7/8” 1�3755” 1�552” 5907 2” 4 3/8” 2�5005” 2�677”
5733 1” 2 3/8” 1�3755” 1�552” 5908 2” 4 7/8” 2�5005” 2�677”
5734 1” 2 7/8” 1�3755” 1�552” 5910 2” 5 7/8” 2�5005” 2�677”
5735 1” 3 3/8” 1�3755” 1�552” 5951 2 1/2” 1 3/8” 3�2505” 3�427”
5736 1” 3 7/8” 1�3755” 1�552” 5952 2 1/2” 1 7/8” 3�2505” 3�427”
5737 1” 4 3/8” 1�3755” 1�552” 5953 2 1/2” 2 3/8” 3�2505” 3�427”
5738 1” 4 7/8” 1�3755” 1�552” 5954 2 1/2” 2 7/8” 3�2505” 3�427”
5740 1” 5 7/8” 1�3755” 1�552” 5955 2 1/2” 3 3/8” 3�2505” 3�427”
5750 1 1/4” 7/8” 1�6255” 1�802” 5956 2 1/2” 3 7/8” 3�2505” 3�427”
5751 1 1/4” 1 3/8” 1�6255” 1�802” 5957 2 1/2” 4 3/8” 3�2505” 3�427”
5752 1 1/4” 1 7/8” 1�6255” 1�802” 5958 2 1/2” 4 7/8” 3�2505” 3�427”
5753 1 1/4” 2 3/8” 1�6255” 1�802” 5960 2 1/2” 5 7/8” 3�2505” 3�427”

CAD-Referenzpunkt
