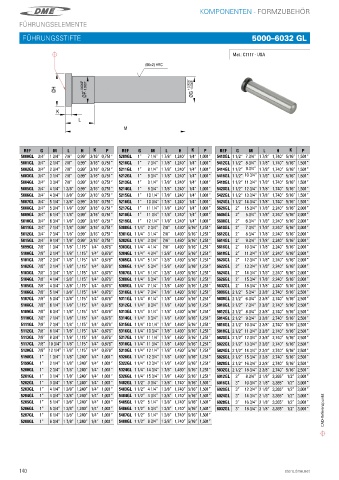

Page 142 - DME Hochprazise Formkomponenten Katalog

KOMPONENTEN - FORMZUBEHÖR
FÜHRUNGSELEMENTE

FÜHRUNGSSTIFTE 5000–6032 GL

Mat�: C1117 - USA

SCHIEBEREINHEITEN

REF G M L H K P REF G M L H K P REF G M L H K P
5000GL 3/4” 1 3/4” 7/8” 0,99” 3/16” 0,751” 5209GL 1” 7 1/4” 1 7/8” 1,240” 1/4” 1,001” 5410GL 1 1/2” 7 3/4” 1 7/8” 1,740” 5/16” 1,501”
5001GL 3/4” 2 1/4” 7/8” 0,99” 3/16” 0,751” 5210GL 1” 7 3/4” 1 7/8” 1,240” 1/4” 1,001” 5412GL 1 1/2” 8 3/4” 1 7/8” 1,740” 5/16” 1,501”
5002GL 3/4” 2 3/4” 7/8” 0,99” 3/16” 0,751” 5211GL 1” 8 1/4” 1 7/8” 1,240” 1/4” 1,001” 5414GL 1 1/2” 9 3/4” 1 7/8” 1,740” 5/16” 1,501”
5003GL 3/4” 3 1/4” 7/8” 0,99” 3/16” 0,751” 5212GL 1” 8 3/4” 1 7/8” 1,240” 1/4” 1,001” 5416GL 1 1/2” 10 3/4” 1 7/8” 1,740” 5/16” 1,501”
5004GL 3/4” 3 3/4” 7/8” 0,99” 3/16” 0,751” 5213GL 1” 9 1/4” 1 7/8” 1,240” 1/4” 1,001” 5418GL 1 1/2” 11 3/4” 1 7/8” 1,740” 5/16” 1,501”
5005GL 3/4” 4 1/4” 1 3/8” 0,99” 3/16” 0,751” 5214GL 1” 9 3/4” 1 7/8” 1,240” 1/4” 1,001” 5420GL 1 1/2” 12 3/4” 1 7/8” 1,740” 5/16” 1,501”
5006GL 3/4” 4 3/4” 1 3/8” 0,99” 3/16” 0,751” 5215GL 1” 10 1/4” 1 7/8” 1,240” 1/4” 1,001” 5422GL 1 1/2” 13 3/4” 1 7/8” 1,740” 5/16” 1,501”
5007GL 3/4” 5 1/4” 1 3/8” 0,99” 3/16” 0,751” 5216GL 1” 10 3/4” 1 7/8” 1,240” 1/4” 1,001” 5424GL 1 1/2” 14 3/4” 1 7/8” 1,740” 5/16” 1,501”
5008GL 3/4” 5 3/4” 1 7/8” 0,99” 3/16” 0,751” 5217GL 1” 11 1/4” 1 7/8” 1,240” 1/4” 1,001” 5626GL 2” 15 3/4” 1 7/8” 2,240” 5/16” 2,001”
5009GL 3/4” 6 1/4” 1 7/8” 0,99” 3/16” 0,751” 5218GL 1” 11 3/4” 1 7/8” 1,240” 1/4” 1,001” 5606GL 2” 5 3/4” 1 7/8” 2,240” 5/16” 2,001”
5010GL 3/4” 6 3/4” 1 7/8” 0,99” 3/16” 0,751” 5219GL 1” 12 1/4” 1 7/8” 1,240” 1/4” 1,001” 5608GL 2” 6 3/4” 1 7/8” 2,240” 5/16” 2,001”
5011GL 3/4” 7 1/4” 1 7/8” 0,99” 3/16” 0,751” 5300GL 1 1/4” 2 3/4” 7/8” 1,490” 5/16” 1,251” 5610GL 2” 7 3/4” 1 7/8” 2,240” 5/16” 2,001”
5012GL 3/4” 7 3/4” 1 7/8” 0,99” 3/16” 0,751” 5301GL 1 1/4” 3 1/4” 7/8” 1,490” 5/16” 1,251” 5612GL 2” 8 3/4” 1 7/8” 2,240” 5/16” 2,001”
5015GL 3/4” 9 1/4” 1 7/8” 0,99” 3/16” 0,751” 5302GL 1 1/4” 3 3/4” 7/8” 1,490” 5/16” 1,251” 5614GL 2” 9 3/4” 1 7/8” 2,240” 5/16” 2,001”
5099GL 7/8” 1 3/4” 1 7/8” 1,115” 1/4” 0,876” 5303GL 1 1/4” 4 1/4” 7/8” 1,490” 5/16” 1,251” 5616GL 2” 10 3/4” 1 7/8” 2,240” 5/16” 2,001”
5100GL 7/8” 2 1/4” 1 7/8” 1,115” 1/4” 0,876” 5304GL 1 1/4” 4 3/4” 1 3/8” 1,490” 5/16” 1,251” 5618GL 2” 11 3/4” 1 7/8” 2,240” 5/16” 2,001”
5101GL 7/8” 2 3/4” 1 7/8” 1,115” 1/4” 0,876” 5305GL 1 1/4” 5 1/4” 1 3/8” 1,490” 5/16” 1,251” 5620GL 2” 12 3/4” 1 7/8” 2,240” 5/16” 2,001”
5102GL 7/8” 3 1/4” 1 7/8” 1,115” 1/4” 0,876” 5306GL 1 1/4” 5 3/4” 1 3/8” 1,490” 5/16” 1,251” 5622GL 2” 13 3/4” 1 7/8” 2,240” 5/16” 2,001”
5103GL 7/8” 3 3/4” 1 7/8” 1,115” 1/4” 0,876” 5307GL 1 1/4” 6 1/4” 1 3/8” 1,490” 5/16” 1,251” 5624GL 2” 14 3/4” 1 7/8” 2,240” 5/16” 2,001”
5104GL 7/8” 4 1/4” 1 3/8” 1,115” 1/4” 0,876” 5308GL 1 1/4” 6 3/4” 1 7/8” 1,490” 5/16” 1,251” 5626GL 2” 15 3/4” 1 7/8” 2,240” 5/16” 2,001”
5105GL 7/8” 4 3/4” 1 3/8” 1,115” 1/4” 0,876” 5309GL 1 1/4” 7 1/4” 1 7/8” 1,490” 5/16” 1,251” 5632GL 2” 18 3/4” 1 7/8” 2,240” 5/16” 2,001”
5106GL 7/8” 5 1/4” 1 3/8” 1,115” 1/4” 0,876” 5310GL 1 1/4” 7 3/4” 1 7/8” 1,490” 5/16” 1,251” 5806GL 2 1/2” 5 3/4” 2 3/8” 2,740” 5/16” 2,501”
5107GL 7/8” 5 3/4” 1 3/8” 1,115” 1/4” 0,876” 5311GL 1 1/4” 8 1/4” 1 7/8” 1,490” 5/16” 1,251” 5808GL 2 1/2” 6 3/4” 2 3/8” 2,740” 5/16” 2,501”
5108GL 7/8” 6 1/4” 1 7/8” 1,115” 1/4” 0,876” 5312GL 1 1/4” 8 3/4” 1 7/8” 1,490” 5/16” 1,251” 5810GL 2 1/2” 7 3/4” 2 3/8” 2,740” 5/16” 2,501”
5109GL 7/8” 6 3/4” 1 7/8” 1,115” 1/4” 0,876” 5313GL 1 1/4” 9 1/4” 1 7/8” 1,490” 5/16” 1,251” 5812GL 2 1/2” 8 3/4” 2 3/8” 2,740” 5/16” 2,501”
5110GL 7/8” 7 1/4” 1 7/8” 1,115” 1/4” 0,876” 5314GL 1 1/4” 9 3/4” 1 7/8” 1,490” 5/16” 1,251” 5814GL 2 1/2” 9 3/4” 2 3/8” 2,740” 5/16” 2,501”
5111GL 7/8” 7 3/4” 1 7/8” 1,115” 1/4” 0,876” 5315GL 1 1/4” 10 1/4” 1 7/8” 1,490” 5/16” 1,251” 5816GL 2 1/2” 10 3/4” 2 3/8” 2,740” 5/16” 2,501”
5112GL 7/8” 8 1/4” 1 7/8” 1,115” 1/4” 0,876” 5316GL 1 1/4” 10 3/4” 1 7/8” 1,490” 5/16” 1,251” 5818GL 2 1/2” 11 3/4” 2 3/8” 2,740” 5/16” 2,501”
5113GL 7/8” 8 3/4” 1 7/8” 1,115” 1/4” 0,876” 5317GL 1 1/4” 11 1/4” 1 7/8” 1,490” 5/16” 1,251” 5820GL 2 1/2” 12 3/4” 2 3/8” 2,740” 5/16” 2,501”
5117GL 7/8” 10 3/4” 1 7/8” 1,115” 1/4” 0,876” 5318GL 1 1/4” 11 3/4” 1 7/8” 1,490” 5/16” 1,251” 5822GL 2 1/2” 13 3/4” 2 3/8” 2,740” 5/16” 2,501”
5120GL 7/8” 12 1/4” 1 7/8” 1,115” 1/4” 0,876” 5319GL 1 1/4” 12 1/4” 1 7/8” 1,490” 5/16” 1,251” 5824GL 2 1/2” 14 3/4” 2 3/8” 2,740” 5/16” 2,501”
5198GL 1” 1 3/4” 1 7/8” 1,240” 1/4” 1,001” 5320GL 1 1/4” 12 3/4” 1 7/8” 1,490” 5/16” 1,251” 5826GL 2 1/2” 15 3/4” 2 3/8” 2,740” 5/16” 2,501”
5199GL 1” 2 1/4” 1 7/8” 1,240” 1/4” 1,001” 5322GL 1 1/4” 13 3/4” 1 7/8” 1,490” 5/16” 1,251” 5828GL 2 1/2” 16 3/4” 2 3/8” 2,740” 5/16” 2,501”
5200GL 1” 2 3/4” 1 7/8” 1,240” 1/4” 1,001” 5324GL 1 1/4” 14 3/4” 1 7/8” 1,490” 5/16” 1,251” 5832GL 2 1/2” 18 3/4” 2 3/8” 2,740” 5/16” 2,501”
5201GL 1” 3 1/4” 1 7/8” 1,240” 1/4” 1,001” 5326GL 1 1/4” 15 3/4” 1 7/8” 1,490” 5/16” 1,251” 6012GL 3” 8 3/4” 2 1/8” 3,365” 1/2” 3,001”
5202GL 1” 3 3/4” 1 7/8” 1,240” 1/4” 1,001” 5402GL 1 1/2” 3 3/4” 1 3/8” 1,740” 5/16” 1,501” 6016GL 3” 10 3/4” 2 1/8” 3,365” 1/2” 3,001”
5203GL 1” 4 1/4” 1 3/8” 1,240” 1/4” 1,001” 5403GL 1 1/2” 4 1/4” 1 3/8” 1,740” 5/16” 1,501” 6020GL 3” 12 3/4” 2 1/8” 3,365” 1/2” 3,001”
5204GL 1” 4 3/4” 1 3/8” 1,240” 1/4” 1,001” 5404GL 1 1/2” 4 3/4” 1 3/8” 1,740” 5/16” 1,501” 6024GL 3” 14 3/4” 2 1/8” 3,365” 1/2” 3,001”
5205GL 1” 5 1/4” 1 3/8” 1,240” 1/4” 1,001” 5405GL 1 1/2” 5 1/4” 1 3/8” 1,740” 5/16” 1,501” 6028GL 3” 16 3/4” 2 1/8” 3,365” 1/2” 3,001”
5206GL 1” 5 3/4” 1 3/8” 1,240” 1/4” 1,001” 5406GL 1 1/2” 5 3/4” 1 3/8” 1,740” 5/16” 1,501” 6032GL 3” 18 3/4” 2 1/8” 3,365” 1/2” 3,001” CAD-Referenzpunkt
5207GL 1” 6 1/4” 1 3/8” 1,240” 1/4” 1,001” 5407GL 1 1/2” 6 1/4” 1 3/8” 1,740” 5/16” 1,501”
5208GL 1” 6 3/4” 1 7/8” 1,240” 1/4” 1,001” 5408GL 1 1/2” 6 3/4” 1 3/8” 1,740” 5/16” 1,501”
