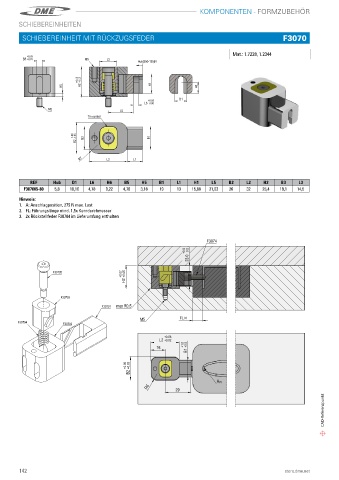

Page 144 - DME Hochprazise Formkomponenten Katalog
P. 144
KOMPONENTEN - FORMZUBEHÖR
SCHIEBEREINHEITEN
SCHIEBEREINHEIT MIT RÜCKZUGSFEDER F3070
Density[g/cm3] : 7.78
Mat.: 1.7228,1.2344
F30705
Mat�: 1�7228, 1�2344
+0.03
B5 +0.01 M5 L3
Hub(250-125)N
F30703
-0.05 F30701
H5 H2 +0.05 H1 H6
F30704 F30702
D1
+0.05
L6 0.00
M5 L5
Tin coated
-0.05 B2 0.00 B3 B1
R7 L2 L1
Note : 2x Return Spring F30704 in the delivery
REF Hub D1 L6 H6 B5 H5 B1 L1 H1 L5 B2 L2 H2 B3 L3
F307005-80 5,8 10,16 4,78 9,22 4,76 3,18 19 13 15,88 21,03 26 32 25,4 19,1 14,5
Hinweis:
1� A: Anschlagposition, 275 N max� Last
2� FL: Führungslänge mind� 1,5x Kerndurchmesser
3� 2x Rückstellfeder F30704 im Lieferumfang enthalten
F3074
0.0
23.0 +0.5
Density[g/cm3] : 7.78 Mat.: 1.7228,1.2344
+0.05 H2 +0.07
F30705
+0.03
B5 +0.01 M5 L3
Hub(250-125)N
F30703
-0.05 F30701 max R0.5
H5 H2 +0.05 H1 H6
M5 FL (2)
F30704 F30702
D1
+0.05
L6 0.00
M5 L5 L2 +0.02
+0.06
Tin coated +0.5
16 B1 +1.0
-0.05 B2 0.00 B3 B1 +0.02 B2 +0.06
A(1)
R7 L2 L1 R6
Note : 2x Return Spring F30704 in the delivery 29
CAD-Referenzpunkt
