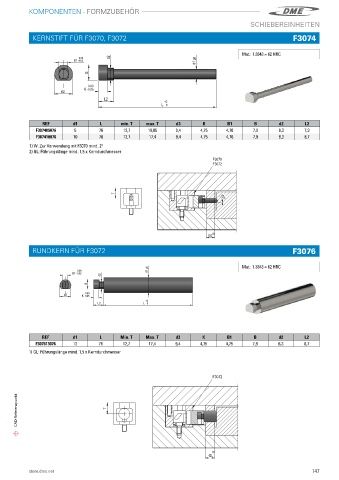

Page 149 - DME Hochprazise Formkomponenten Katalog

KOMPONENTEN - FORMZUBEHÖR
SCHIEBEREINHEITEN

KERNSTIFT FÜR F3070, F3072 F3074
Density[g/cm3] : 8.12 Mat.: 1.3343 ≈ 62 HRC
Density[g/cm3] : 8.12 Mat.: 1.3343 ≈ 62 HRC
Mat.: 1.3343 ≈ 62 HRC
0.00 0.00 d2 d2 g6 g6
B1 -0.02 B1 -0.02
d1 d1
B B
0.00 0.00
d3
d3 K -0.05 K -0.05
L2 L2 +2 +2
L 0 L 0

REF d1 L min. T max. T d3 K B1 B d2 L2
F307405076 5 76 12,7 19,05 9,4 4,75 4,76 7,9 6,3 7,9
F307410076 10 76 12,7 17,4 9,4 4,75 4,76 7,9 6,3 8,7
1) W: Zur Verwendung mit F3070 mind� 2°
2) GL: Führungslänge mind� 1,5 x Kerndurchmesser
F3070
F3072

T W (1)

GL (2)

RUNDKERN FÜR F3072 F3076
+0.06
Density[g/cm3] : 8.12 Mat.: 1.3343 ≈ 62 HRC
L2 +0.02
16 +0.5 B1 +1.0
g6 Mat.: 1.3343 ≈ 62 HRC
0.00 d1
B1 -0.02
d2
+0.02
B B2 +0.06
0.00
d3 K -0.05 A(1)
+2 R6
L2 L 0 29

REF d1 L Min. T Max. T d3 K B1 B d2 L2
F307613076 13 76 12,7 17,4 9,4 4,75 4,75 7,9 6,3 8,7
1) GL: Führungslänge mind� 1,5 x Kerndurchmesser

F3072

CAD-Referenzpunkt T

(1)
GL
