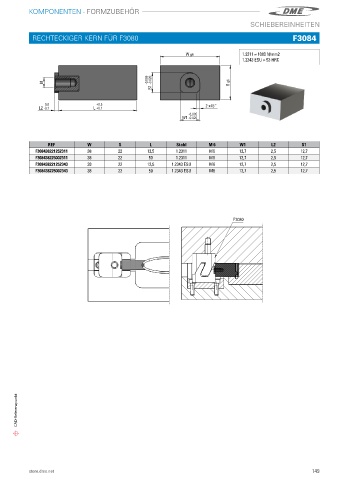

Page 151 - DME Hochprazise Formkomponenten Katalog
P. 151
KOMPONENTEN - FORMZUBEHÖR
Density[g/cm3]: 7.83 Density[g/cm3]: 7.83 Mat.: 1.2311 ≈ 1080 N/mm2 SCHIEBEREINHEITEN
Mat.: 1.2311 ≈ 1080 N/mm2
7.85 7.85 1.2343 ESU ≈ 53 HRC
1.2343 ESU ≈ 53 HRC
RECHTECKIGER KERN FÜR F3080 F3084
W g6 W g6 1.2311 ≈ 1080 N/mm2
1.2343 ESU ≈ 53 HRC
-0.020 -0.020 g6 g6
M M S1 -0.005 S1 -0.005 S S
0.0 0.0 +0.3 +0.3 2 x45 2 x45
L2 -0.1 L2 -0.1 L +0.1 L +0.1
-0.005 -0.005
W1 -0.020 W1 -0.020
F3080
REF W S L Stahl M 6 W1 L2 S1
F308438221252311 38 22 12,5 1�2311 M6 12,7 2,5 12,7
F308438225002311 38 22 50 1�2311 M6 12,7 2,5 12,7
F308438221252343 38 22 12,5 1�2343 ESU M6 12,7 2,5 12,7
F308438225002343 38 22 50 1�2343 ESU M6 12,7 2,5 12,7
F3080
CAD-Referenzpunkt
store.dme.net 149
