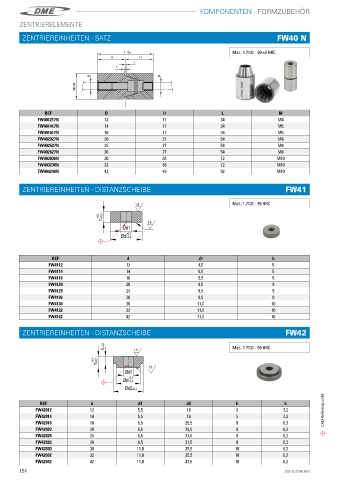

Page 156 - DME Hochprazise Formkomponenten Katalog

KOMPONENTEN - FORMZUBEHÖR
ZENTRIERELEMENTE

ZENTRIEREINHEITEN - SATZ FW40 N

Mat�: 1�7131 - 60 ±2 HRC

REF D H L M
FW401217N 12 17 34 M4
FW401417N 14 17 34 M5
FW401617N 16 17 34 M5
FW402027N 20 27 54 M8
FW402527N 25 27 54 M8
FW402627N 26 27 54 M8
FW403036N 30 36 72 M10
FW403236N 32 36 72 M10
FW404246N 42 46 92 M10

ZENTRIEREINHEITEN - DISTANZSCHEIBE FW41

Mat�: 1�7131 - 59 HRC

+0,1 +0,3

-0,2
-0,4

REF d d1 h
FW4112 12 4,5 5
FW4114 14 5,5 5
FW4116 16 5,5 5
FW4120 20 8,5 9
FW4125 25 8,5 9
FW4126 26 8,5 9
FW4130 30 11,0 10
FW4132 32 11,0 10
FW4142 42 11,0 10

ZENTRIEREINHEITEN - DISTANZSCHEIBE FW42

Mat�: 1�7131 - 59 HRC
+0,3 +0,1

-0,2
-0,4

REF d d1 d2 h k
FW42012 12 5,5 16 5 3,2 CAD-Referenzpunkt
FW42014 14 5,5 16 5 3,2
FW42016 16 5,5 25,5 9 6,3
FW42020 20 8,5 25,5 9 6,3
FW42025 25 8,5 31,5 9 6,3
FW42026 26 8,5 31,5 9 6,3
FW42030 30 11,0 35,5 10 6,3
FW42032 32 11,0 35,5 10 6,3
FW42042 42 11,0 47,5 10 6,3
