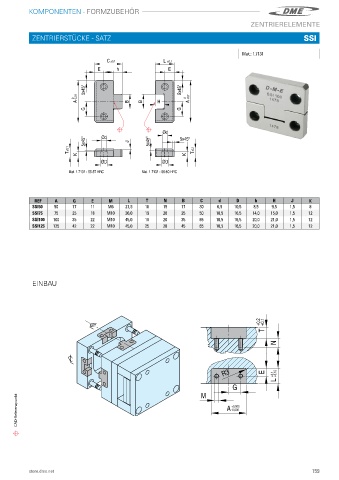

Page 161 - DME Hochprazise Formkomponenten Katalog

KOMPONENTEN - FORMZUBEHÖR
ZENTRIERELEMENTE

ZENTRIERSTÜCKE - SATZ SSI
Installation
Mat�: 1�7131

REF A G E M L T N B C d D h H J K
SSI50 50 17 11 M6 21,5 16 15 17 30 6,5 10,5 8,5 9,5 1,5 8
SSI75 75 25 18 M10 36,0 19 20 25 50 10,5 16,5 14,0 15,0 1,5 12
SSI100 100 35 22 M10 45,0 19 20 35 65 10,5 16,5 20,0 21,0 1,5 12
SSI125 125 42 22 M10 45,0 25 20 45 65 10,5 16,5 20,0 21,0 1,5 12
Einbau

EINBAU

Einbau

CAD-Referenzpunkt
