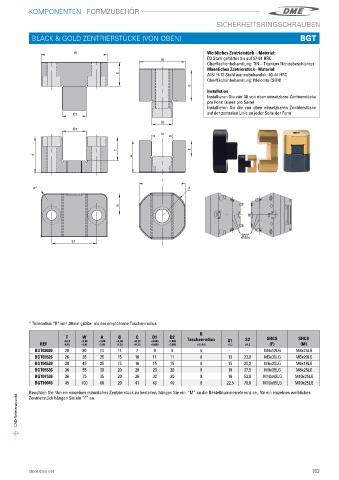

Page 165 - DME Hochprazise Formkomponenten Katalog

KOMPONENTEN - FORMZUBEHÖR
SICHERHEITSRINGSCHRAUBEN

BLACK & GOLD ZENTRIERSTÜCKE (VON OBEN) BGT

W W Weibliches Zentrierstück – Material:
W W D2 Stahl gehärtet bis auf 57-61 HRC
Oberflächenbehandlung: TiN – Titanium Nitridebeschichtet
Männliches Zentrierstück– Material:
B B AISI H-13 Stahl wärmebehandelt: 40-44 HRC
Oberflächenbehandlung: Melonite (SBN)
B B
Installation
Installieren Sie vier (4) von oben einsetzbare Zentrierstücke
pro Form (eines pro Seite)
Installieren Sie die von oben einsetzbaren Zentrierstücke
D2 D2 auf der zentralen Linie an jeder Seite der Form
D2 D2
D1 D1
D1 D1

C C
C C
A A A A

T T
R* R* R R

S1 S1

T T

CENTER OF
CENTER OF
MOLD & MOLD &
INTERLOCKS INTERLOCKS
S2 S2

* Teileradius “R” ist 1�00mm größer als der empfohlene Taschenradius�

R
T W A B C D1 D2 SHCS SHCS
+0,00 +0,00 +0,00 +0,00 +0,50 +0,005 -0,005 Taschenradius S1 S2
REF -0,05 -0,01 -0,05 -0,05 +0,20 +0,002 -0,002 +0/-0,5 ±0,2 ±0,2 (F) (M)
BGT02020 20 20 14 14 7 9 9 5 - - M4x12LG M4x25LG
BGT03526 26 35 25 15 16 11 11 8 13 23,0 M5x30LG M5x20LG
BGT04530 30 45 25 15 16 15 15 8 15 30,0 M6x30LG M6x18LG
BGT05536 36 55 30 20 20 20 20 8 18 37,5 M8x35LG M8x25LG
BGT07536 36 75 35 20 26 30 30 8 18 52,0 M10x40LG M10x25LG
BGT10045 45 100 60 20 41 40 40 8 22,5 70,0 M10x65LG M10x25LG
Beachten Sie: Um ein einzelnes männliches Zentrierstück zu bestellen, hängen Sie ein “M” an die Bestellnummerreferenz an�, für ein einzelnes weibliches
CAD-Referenzpunkt
Zentrierstück hängen Sie ein “F” an�
