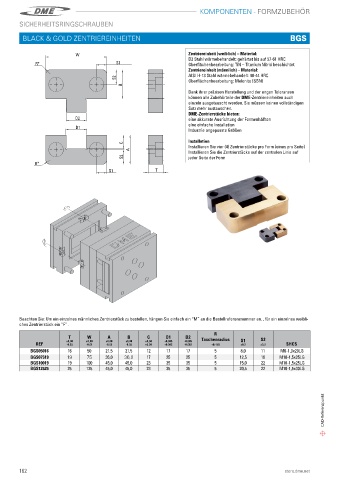

Page 164 - DME Hochprazise Formkomponenten Katalog

KOMPONENTEN - FORMZUBEHÖR
SICHERHEITSRINGSCHRAUBEN

BLACK & GOLD ZENTRIEREINHEITEN BGS

W Zentriereinheit (weiblich) – Material:
D2 Stahl wärmebehandelt: gehärtet bis auf 57-61 HRC
R* S1 Oberflächenbearbeitung: TiN – Titanium Nitrid beschichtet
Zentriereinheit (männlich) – Material:
AISI H-13 Stahl wärmebehandelt: 40-44 HRC
S2
Oberflächenbearbeitung: Melonite (SBN)
B
Dank ihrer präzisen Herstellung und der engen Toleranzen
können alle Zubehörteile der DME-Zentriereinheiten auch
einzeln ausgetauscht werden� Sie müssen keinen vollständigen
Satz mehr austauschen�
DME-Zentrierstücke bieten:
D2 eine akkurate Ausrichtung der Formenhälften
eine einfache Installation
D1
Industrie angepasste Größen
Installation
C
Installieren Sie vier (4) Zentrierstücke pro Form (eines pro Seite)
A
Installieren Sie die Zentrierstücke auf der zentralen Linie auf
S2 jeder Seite der Form
R*
S1 T

W
R* S1

S2
B

D2
D1

C
A
S2
R*
S1 T

Beachten Sie: Um ein einzelnes männliches Zentrierstück zu bestellen, hängen Sie einfach ein “M” an die Bestellreferenznummer an� , für ein einzelnes weibli-
ches Zentrierstück ein “F” �

R
T W A B C D1 D2
+0,00 +0,00 +0,00 +0,00 +0,50 +0,005 -0,005 Taschenradius S1 S2
REF -0,05 -0,01 -0,05 -0,05 +0,20 +0,002 -0,002 +0/-0,5 ±0,2 ±0,2 SHCS
BGS05016 16 50 21,5 21,5 12 17 17 5 8,0 11 M6-1,0x20LG
BGS07519 19 75 36,0 36,0 17 25 25 5 12,5 18 M10-1,5x25LG
BGS10019 19 100 45,0 45,0 23 35 35 5 15,0 22 M10-1,5x25LG
BGS12525 25 125 45,0 45,0 23 35 35 5 20,5 22 M10-1,5x30LG

CAD-Referenzpunkt
