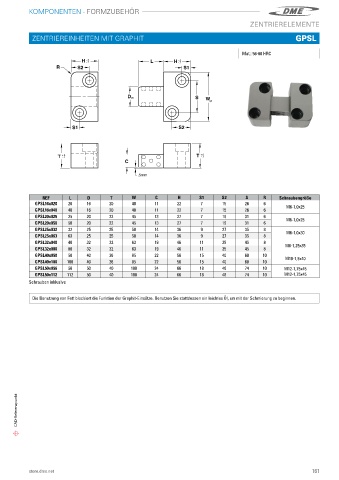

KOMPONENTEN - FORMZUBEHÖR
ZENTRIERELEMENTE

ZENTRIEREINHEITEN MIT GRAPHIT GPSL

Mat�: 56-60 HRC
-.5 L -.5
H -.7 H -.7
R S2 S1

S
D g5 W g4

S1 S2

+.0 +.0
T -.1 T -.1
C
.5mm

REF L D T W C H S1 S2 S R Schraubengröße
GPSL16x020 20 16 20 40 11 22 7 15 26 6 M6-1,0x25
GPSL16x040 40 16 20 40 11 22 7 15 26 6
GPSL20x025 25 20 22 45 13 27 7 19 31 6 M6-1,0x25
GPSL20x050 50 20 22 45 13 27 7 19 31 6
GPSL25x032 32 25 25 50 14 36 9 27 35 8 M6-1,0x30
GPSL25x063 63 25 25 50 14 36 9 27 35 8
GPSL32x040 40 32 32 63 19 46 11 35 45 8
GPSL32x080 80 32 32 63 19 46 11 35 45 8 M8-1,25x35
GPSL40x050 50 40 36 85 22 56 15 40 60 10 M10-1,5x40
GPSL40x100 100 40 36 85 22 56 15 40 60 10
GPSL50x056 56 50 40 100 24 66 18 48 74 10 M12-1,75x45
GPSL50x112 112 50 40 100 24 66 18 48 74 10 M12-1,75x45
Schrauben inklusive

Die Benutzung von Fett blockiert die Funktion der Graphit-Einsätze� Benutzen Sie stattdessen ein leichtes Öl, um mit der Schmierung zu beginnen�

CAD-Referenzpunkt
