P. 166
KOMPONENTEN - FORMZUBEHÖR
SICHERHEITSRINGSCHRAUBEN

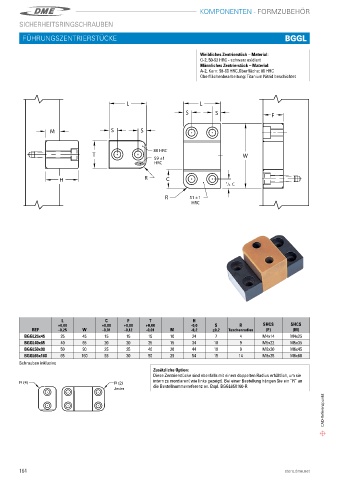

FÜHRUNGSZENTRIERSTÜCKE BGGL
Weibliches Zentrierstück – Material:
O-2, 50-52 HRC - schwarz oxidiert
Männliches Zentrierstück – Material:
A-2, Kern: 58-60 HRC,Oberfläche: 80 HRC
Oberflächenbearbeitung: Titanium Nitrid beschichtet
L L
S S F
M S S
80 HRC
T W
59 ±1
HRC
H R C
1 /2 C
R 51 ±1
HRC
L C F T H
+0,00 +0,00 +0,00 +0,00 -0,0 S R SHCS SHCS
REF -0,25 W -0,01 -0,12 -0,01 M -0,2 ±0,2 Taschenradius (F) (M)
BGGL25x45 25 45 15 15 15 10 24 7 4 M4x14 M4x25
BGGL40x65 40 65 20 20 25 15 34 10 9 M5x22 M5x35
BGGL50x90 50 90 25 25 40 20 44 10 9 M6x30 M6x45
BGGL65x160 65 160 55 30 50 25 54 15 14 M8x35 M8x60
Schrauben inklusive
Zusätzliche Option:
Diese Zentrierstücke sind ebenfalls mit einem doppelten Radius erhältlich, um sie
R (4) R (2) intern zu montieren( wie links gezeigt)� Bei einer Bestellung hängen Sie ein “R” an
Jeder die Bestellnummerreferenz an� Bspl� BGGL65X160-R�
CAD-Referenzpunkt
