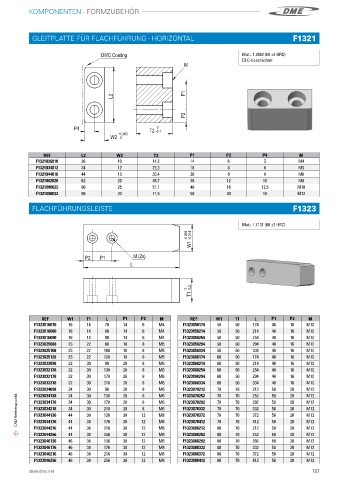

Page 169 - DME Hochprazise Formkomponenten Katalog

KOMPONENTEN - FORMZUBEHÖR

GLEITPLATTE FÜR FLACHFÜHRUNG - HORIZONTAL F1321

DMC Coating Mat�: 1�2842 (58 ±2 HRC)
DLC-beschichtet
M

L2 P1

P2

P4 T2 -0,1
0
+0,005
W2 0

REF L2 W2 T2 P1 P2 P4 M
F1321026010 26 10 14,2 14 6 5 M4
F1321034012 34 12 22,3 18 8 6 M5
F1321044016 44 16 30,4 28 8 8 M6
F1321062020 62 20 38,7 38 12 10 M8
F1321080025 80 25 51,1 48 16 12,5 M10
F1321098032 98 32 71,5 58 20 16 M12

FLACHFÜHRUNGSLEISTE F1323

Mat�: 1�7131 (60 ±2 HRC)
-0,014 W1 -0,006

P2 P1 M (2x)
L

-0,2
T1 0

REF W1 T1 L P1 P2 M REF W1 T1 L P1 P2 M
F1323016070 16 14 70 14 6 M4 F1323058174 58 50 174 48 16 M10
F1323016080 16 14 80 14 6 M4 F1323058214 58 50 214 48 16 M10
F1323016090 16 14 90 14 6 M4 F1323058254 58 50 254 48 16 M10
F1323025088 25 22 88 18 8 M5 F1323058294 58 50 294 48 16 M10
F1323025108 25 22 108 18 8 M5 F1323058334 58 50 334 48 16 M10
F1323025128 25 22 128 18 8 M5 F1323060174 60 50 174 48 16 M10
F1323032098 32 30 98 28 8 M6 F1323060214 60 50 214 48 16 M10
F1323032138 32 30 138 28 8 M6 F1323060254 60 50 254 48 16 M10
F1323032178 32 30 178 28 8 M6 F1323060294 60 50 294 48 16 M10
F1323032218 32 30 218 28 8 M6 F1323060334 60 50 334 48 16 M10
98
F1323034098 34 30 138 28 8 8 M6 F1323078212 78 70 212 58 20 M12
M6
20
28
252
58
78
M12
F1323034138
70
F1323078252
30
34
CAD-Referenzpunkt F1323034178 34 30 178 28 12 M6 F1323078292 78 70 292 58 20 M12
8
8
70
M6
78
332
58
30
M12
20
34
218
28
F1323078332
F1323034218
M12
44
F1323044136
78
20
136
M8
58
38
372
70
38
F1323078372
F1323044176
20
M12
212
58
38
12
216
44
38
80
70
M8
F1323080212
F1323044216 44 38 176 38 12 M8 F1323078412 78 70 412 58 20 M12
F1323044256 44 38 256 38 12 M8 F1323080252 80 70 252 58 20 M12
F1323046136 46 38 136 38 12 M8 F1323080292 80 70 292 58 20 M12
F1323046176 46 38 176 38 12 M8 F1323080332 80 70 332 58 20 M12
F1323046216 46 38 216 38 12 M8 F1323080372 80 70 372 58 20 M12
F1323046256 46 38 256 38 12 M8 F1323080412 80 70 412 58 20 M12
