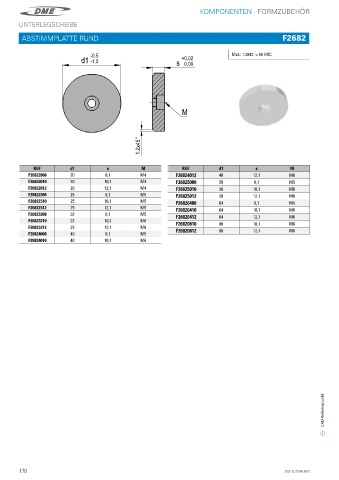

Page 172 - DME Hochprazise Formkomponenten Katalog

KOMPONENTEN - FORMZUBEHÖR
UNTERLEGSCHEIBE
Material : 1.2842 ≈58 HRC Density[g/cm3] : 7.85
ABSTIMMPLATTE RUND F2682

-0.5
+0.02
d1 -1.0 s 0.00 Mat.: 1.2842 ≈ 58 HRC

M
HALTERUNGEN

1.2x45

REF d1 s M REF d1 s M
F26822008 20 8,1 M4 F26824012 40 12,1 M6
F26822010 20 10,1 M4 F26825008 50 8,1 M5
F26822012 20 12,1 M4 F26825010 50 10,1 M6
F26822508 25 8,1 M5 F26825012 50 12,1 M6
F26822510 25 10,1 M5 F26826408 64 8,1 M5
F26822512 25 12,1 M5 F26826410 64 10,1 M6
F26823208 32 8,1 M5 F26826412 64 12,1 M6
F26823210 32 10,1 M6 F26820810 80 10,1 M6
F26823212 32 12,1 M6 F26820812
F26824008 40 8,1 M5 80 12,1 M8
F26824010 40 10,1 M6

CAD-Referenzpunkt

170 store.dme.net
