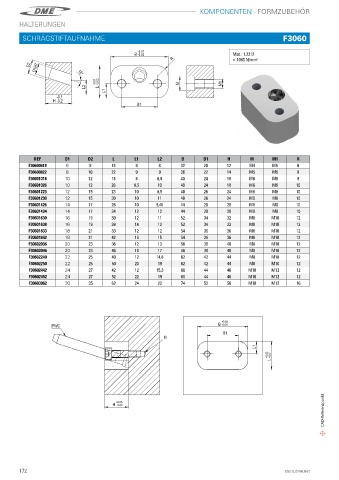

Page 174 - DME Hochprazise Formkomponenten Katalog

KOMPONENTEN - FORMZUBEHÖR
HALTERUNGEN

Density[g/cm3]: 7.83 Mat.: 1.2312 Rm ≈ 1080N/mm2
Mat.: 1.2312 Rm ≈ 1080N/mm2
Density[g/cm3]: 7.83
Density[g/cm3]: 7.83
SCHRÄGSTIFTAUFNAHME Mat.: 1.2312 Rm ≈ 1080N/mm2 F3060
-0.01
B -0.03
-0.01 -0.01
B -0.03
B -0.03 R Mat�: 1�2312
R R ≈ 1080 N/mm 2
D2 D2 D1H7 D2 D1H7 D1H7 18°
18°
18°
0.03 L - - 0.01 0.03 L - - 0.01 0.03 L - - 0.01 M M M M1 M1 M1
L2 L1
L2 L2 L1 L1
-0.1
-0.1 -0.1 B1
H -0.2
H -0.2 B1 B1
H -0.2

REF D1 D2 L L1 L2 B B1 H M M1 R
F30600618 6 8 18 8 8 32 20 12 M4 M5 6
F30600822 8 10 22 9 9 36 22 14 M5 M6 8
F30601018 10 12 18 8 6,8 40 24 18 M6 M8 8
F30601026 10 12 26 8,5 10 40 24 18 M6 M8 10
F30601223 12 15 23 10 8,5 40 26 24 M6 M8 10
F30601230 12 15 30 10 11 40 26 24 M6 M8 10
F30601426 14 17 26 10 9,45 44 28 28 M6 M8 10
F30601434 14 17 34 12 12 44 28 28 M6 M8 10
F30601630 16 19 30 12 11 52 34 32 M8 M10 12
F30601638 16 19 38 14 13 52 34 32 M8 M10 12
F30601833 18 21 33 12 12 54 36 36 M8 M10 12
F30601842 18 21 42 16 15 54 36 36 M8 M10 12
F30602036 20 23 36 12 13 56 38 40 M8 M10 12
F30602046 20 23 46 18 17 56 38 40 M8 M10 12
F30602240 22 25 40 12 14,8 62 42 44 M8 M10 12
F30602250 22 25 50 20 19 62 42 44 M8 M10 12
F30602442 24 27 42 12 15,3 66 44 46 M10 M12 12
F30602452 24 27 52 22 19 66 44 46 M10 M12 12
F30603062 30 35 62 24 22 74 52 56 M10 M12 16

+0.03
IPWC B +0.01
B1
M
L1
+0.01 L +0.03

CAD-Referenzpunkt
+0.05
H 0.00

172 store.dme.net
