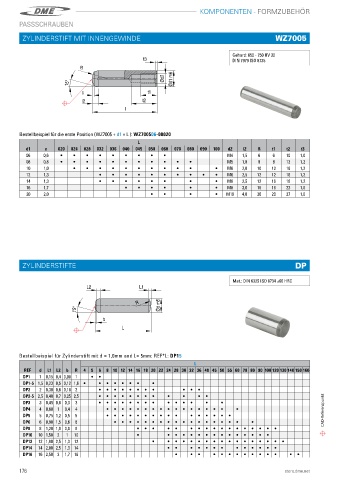

Page 178 - DME Hochprazise Formkomponenten Katalog

KOMPONENTEN - FORMZUBEHÖR
PASSSCHRAUBEN

ZYLINDERSTIFT MIT INNENGEWINDE WZ7005

Gehard: 650 - 750 HV 30
DIN 7979 ISO 8735

Bestellbeispiel für die erste Position (WZ7005 + d1 + L ): WZ700506-00020
L
d1 c 020 024 028 032 036 040 045 050 060 070 080 090 100 d2 l2 R t1 t2 t3
06 0,6 i i i i i i i i i M4 1,5 6 6 10 1,0
08 0,8 i i i i i i i i i i i M5 1,8 8 8 13 1,2
10 1,0 i i i i i i i i i i i M6 2,0 10 10 16 1,2
12 1,3 i i i i i i i i i i M6 2,5 12 12 18 1,2
14 1,3 i i i i i i i i M8 2,5 12 16 18 1,2
16 1,7 i i i i i i M8 3,0 16 16 23 1,6
20 2,0 i i i i M10 4,0 20 20 27 1,6

ZYLINDERSTIFTE DP

Mat�: DIN 6325 ISO 8734 ±60 HRC

Bestellbeispiel für Zylinderstift mit d = 1,0mm and L= 5mm: REF*L: DP15
L
REF d L1 L2 b R 4 5 6 8 10 12 14 16 18 20 22 24 28 30 32 36 40 45 50 55 60 70 80 90 100 120 130 140 150 160
DP1 1 0,15 0,4 0,08 1 i i
DP1-5 1,5 0,23 0,5 0,12 1,6 i i i i i i i i
DP2 2 0,30 0,6 0,18 2 i i i i i i i i i i i
DP2-5 2,5 0,40 0,7 0,25 2,5 i i i i i i i i i i i i
DP3 3 0,45 0,8 0,3 3 i i i i i i i i i i i i i i
DP4 4 0,60 1 0,4 4 i i i i i i i i i i i i i i i i i CAD-Referenzpunkt
DP5 5 0,75 1,2 0,5 5 i i i i i i i i i i i i i i i i
DP6 6 0,90 1,5 0,6 6 i i i i i i i i i i i i i i i i i i
DP8 8 1,20 1,8 0,8 8 i i i i i i i i i i i i i i i i i
DP10 10 1,50 2 1 10 i i i i i i i i i i i i i i i
DP12 12 1,80 2,5 1,3 12 i i i i i i i i i i i i i i i i i
DP14 14 2,00 2,5 1,3 14 i i i i i i i i i i i i i
DP16 16 2,50 3 1,7 16 i i i i i i i i i i i i i i
