KOMPONENTEN - FORMZUBEHÖR
ZENTRIERELEMENTE

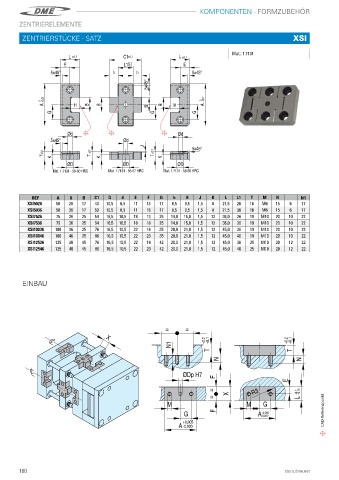

ZENTRIERSTÜCKE - SATZ XSI

Mat�: 1�7131

REF A X B C1 D d E F G h H J K L L1 T M N N1
XSI5026 50 26 17 43 10,5 6,5 11 13 17 8,5 9,5 1,5 8 21,5 26 16 M6 15 6 17
XSI5036 50 36 17 53 10,5 6,5 11 18 17 8,5 9,5 1,5 8 21,5 36 16 M6 15 6 17
XSI7526 75 26 25 54 16,5 10,5 18 13 25 14,0 15,0 1,5 12 36,0 26 19 M10 20 10 22
XSI7536 75 36 25 54 16,5 10,5 18 18 25 14,0 15,0 1,5 12 36,0 36 19 M10 20 10 22
XSI10036 100 36 35 76 16,5 10,5 22 18 35 20,0 21,0 1,5 12 45,0 36 19 M10 20 10 22
XSI10046 100 46 35 86 16,5 10,5 22 23 35 20,0 21,0 1,5 12 45,0 46 19 M10 20 10 22
XSI12536 125 36 45 76 16,5 10,5 22 18 42 20,0 21,0 1,5 12 45,0 36 25 M10 20 12 22
XSI12546 125 46 45 86 16,5 10,5 22 23 42 20,0 21,0 1,5 12 45,0 46 25 M10 20 12 22

EINBAU

CAD-Referenzpunkt
