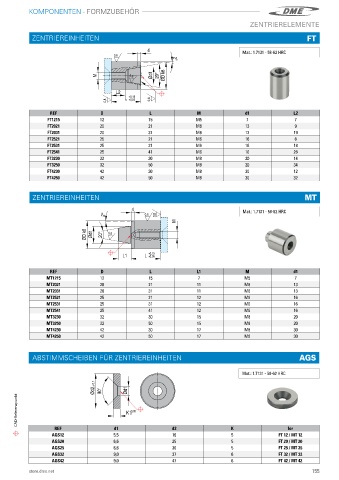

Page 157 - DME Hochprazise Formkomponenten Katalog

KOMPONENTEN - FORMZUBEHÖR
ZENTRIERELEMENTE

ZENTRIEREINHEITEN FT

Mat�: 1�7131 - 58-62 HRC

REF D L M d1 L2
FT1215 12 15 M5 7 7
FT2021 20 21 M6 13 9
FT2031 20 31 M6 13 19
FT2521 25 21 M6 16 8
FT2531 25 31 M6 16 18
FT2541 25 41 M6 16 28
FT3230 32 30 M8 20 14
FT3250 32 50 M8 20 34
FT4230 42 30 M8 30 12
FT4250 42 50 M8 30 32

ZENTRIEREINHEITEN MT
ZENTRIEREINHEITEN
Mat�: 1�7131 - 58-62 HRC

REF D L L1 M d1
MT1215 12 15 7 M5 7
MT2021 20 21 11 M6 13
MT2031 20 31 11 M6 13
MT2521 25 21 12 M6 16
MT2531 25 31 12 M6 16
MT2541 25 41 12 M6 16
MT3230 32 30 15 M8 20
MT3250 32 50 15 M8 20
MT4230 42 30 17 M8 30
MT4250 42 50 17 M8 30

ABSTIMMSCHEIBEN FÜR ZENTRIEREINHEITEN AGS

Mat�: 1�7131 - 58-62 HRC

CAD-Referenzpunkt

REF d1 d2 K for
AGS12 5,5 16 5 FT 12 / MT 12
AGS20 6,6 25 5 FT 20 / MT 20
AGS25 6,6 30 5 FT 25 / MT 25
AGS32 9,0 37 6 FT 32 / MT 32
AGS42 9,0 47 6 FT 42 / MT 42

store.dme.net 155
