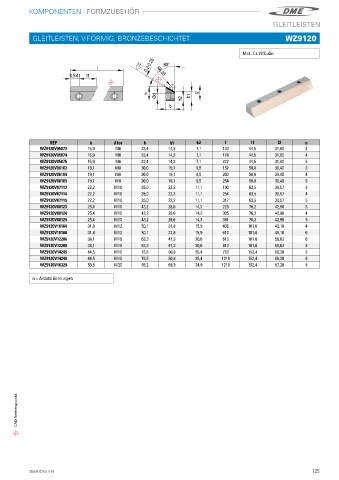

Page 127 - DME Hochprazise Formkomponenten Katalog

KOMPONENTEN - FORMZUBEHÖR
GLEITLEISTEN

GLEITLEISTEN, V-FÖRMIG, BRONZEBESCHICHTET WZ9120

Mat�: Ck 22/CuSn

REF b d for h h1 h2 l l1 l2 n
WZ9120V05073 15,9 M6 23,4 14,3 7,1 133 44,5 31,60 3
WZ9120V05074 15,9 M6 23,4 14,3 7,1 178 44,5 31,60 4
WZ9120V05075 15,9 M6 23,4 14,3 7,1 222 44,5 31,60 5
WZ9120V06103 19,1 M8 30,0 19,1 9,5 152 50,8 36,40 3
WZ9120V06104 19,1 M8 30,0 19,1 9,5 203 50,8 36,40 4
WZ9120V06105 19,1 M8 30,0 19,1 9,5 254 50,8 36,40 5
WZ9120V07113 22,2 M10 35,0 22,2 11,1 190 63,5 39,57 3
WZ9120V07114 22,2 M10 35,0 22,2 11,1 254 63,5 39,57 4
WZ9120V07115 22,2 M10 35,0 22,2 11,1 317 63,5 39,57 5
WZ9120V08123 25,4 M10 43,2 28,6 14,3 228 76,2 42,90 3
WZ9120V08124 25,4 M10 43,2 28,6 14,3 305 76,2 42,90 4
WZ9120V08125 25,4 M10 43,2 28,6 14,3 381 76,2 42,90 5
WZ9120V10164 31,8 M12 50,1 31,8 15,9 406 101,6 49,10 4
WZ9120V10166 31,8 M12 50,1 31,8 15,9 610 101,6 49,10 6
WZ9120V12206 38,1 M16 63,3 41,3 20,6 610 101,6 58,62 6
WZ9120V12208 38,1 M16 63,3 41,3 20,6 813 101,6 58,62 8
WZ9120V14245 44,5 M16 76,5 50,8 25,4 762 152,4 68,20 5
WZ9120V14248 44,5 M16 76,5 50,8 25,4 1219 152,4 68,20 8
WZ9120V16328 50,8 M20 99,2 69,9 34,9 1219 152,4 87,20 8
n = Anzahl Bohrungen

CAD-Referenzpunkt
