P. 123
KOMPONENTEN - FORMZUBEHÖR
AUSWURFKOMPONENTEN
Density[g/cm3] : 7.81 Mat.: 1.7131 60 HRC

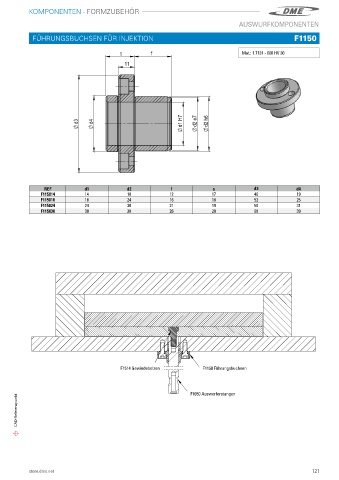

FÜHRUNGSBUCHSEN FÜR INJEKTION F1150
s f Mat�: 1�7131 - 680 HV 30
11
d5
d3 d4 d1 H7 d2 e7 d2 h6
REF d1 d2 f s d3 d4
F115014 14 18 12 17 46 19
F115018 18 24 16 18 52 25
F115024 24 30 21 19 58 31
F115030 30 38 26 20 68 39
F1514 Gewindebolzen F1150 Führungsbuchsen
F1050 Auswerferstangen
CAD-Referenzpunkt
store.dme.net 121
