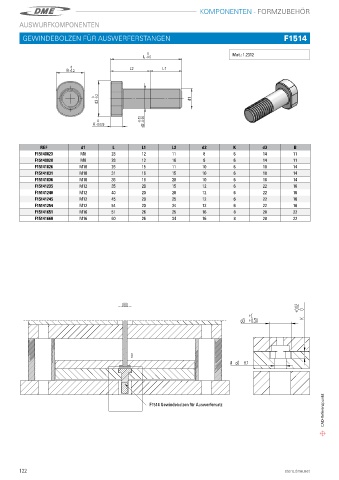

Page 124 - DME Hochprazise Formkomponenten Katalog
P. 124
KOMPONENTEN - FORMZUBEHÖR
AUSWURFKOMPONENTEN
GEWINDEBOLZEN FÜR AUSWERFERSTANGEN F1514
Density[g/cm3] : 7.83 Mat.: 1.2312
0 Mat�: 1�2312
L -0.5
0 L2 L1
B -0.2
-0.2
d3 0 d1
0 -0.06
K -0.025 d2 -0.02
REF d1 L L1 L2 d2 K d3 B
F15140823 M8 23 12 11 8 6 14 11
F15140828 M8 28 12 16 8 6 14 11
F15141026 M10 26 15 11 10 6 18 14
F15141031 M10 31 16 15 10 6 18 14
F15141036 M10 36 16 20 10 6 18 14
F15141235 M12 35 20 15 12 6 22 16
F15141240 M12 40 20 20 12 6 22 16
F15141245 M12 45 20 25 12 6 22 16
F15141254 M12 54 20 34 12 6 22 16
F15141651 M16 51 26 25 16 8 28 22
F15141660 M16 60 26 34 16 8 28 22
CAD-Referenzpunkt
F1514 Gewindebolzen für Auswerfersatz
