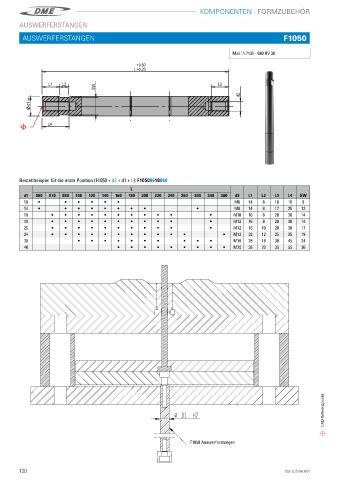

Page 122 - DME Hochprazise Formkomponenten Katalog

KOMPONENTEN - FORMZUBEHÖR

AUSWERFERSTANGEN

AUSWERFERSTANGEN F1050
Density[g/cm3] : 7.81 Mat.: 1.7131 58 HRC Mat�: 1�7131 - 680 HV 30

+0.60
L +0.20

SW
L1 L2 L3
d1 g6 d2

L4

Bestellbeispiel für die erste Position (F1050 + d2 + d1 + L): F10500610060
L
d1 060 070 080 100 120 140 160 180 200 220 240 260 300 340 380 d2 L1 L2 L3 L4 SW
10 i i i i i i M6 14 8 10 16 8
14 i i i i i i i i i M8 14 8 17 25 12
18 i i i i i i i i i i i M10 16 8 20 30 14
18 i i i i i i i i i i i M12 16 8 20 30 14
20 i i i i i i i i i i i M12 16 10 20 30 17
24 i i i i i i i i i i i i M12 22 12 25 35 19
30 i i i i i i i i i i M16 28 16 30 45 24
40 i i i i i i i i i M20 36 20 35 55 36

CAD-Referenzpunkt

F1050 Auswerferstangen
