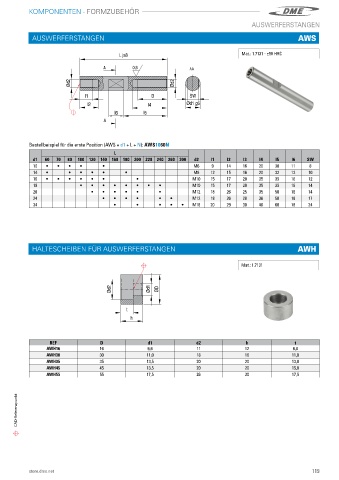

Page 121 - DME Hochprazise Formkomponenten Katalog

KOMPONENTEN - FORMZUBEHÖR
AUSWERFERSTANGEN

AUSWERFERSTANGEN AWS

Mat�: 1�7131 - ±58 HRC

Bestellbeispiel für die erste Position (AWS + d1 + L + N): AWS1060N
L
d1 60 70 80 100 120 140 160 180 200 220 240 260 300 d2 l1 l2 l3 l4 l5 l6 SW
10 i i i i i M6 9 14 16 20 30 11 8
14 i i i i i i M8 12 15 16 20 32 13 10
16 i i i i i i i M10 15 17 20 35 35 16 12
18 i i i i i i i i M10 15 17 20 35 35 16 14
20 i i i i i i M12 18 26 25 35 50 16 14
24 i i i i i i M12 18 26 28 36 50 16 17
34 i i i i i M16 20 29 30 40 60 16 24

HALTESCHEIBEN FÜR AUSWERFERSTANGEN AWH

Mat�: 1�7131

REF D d1 d2 h t
AWH16 16 6,6 11 12 6,8
AWH30 30 11,0 18 16 11,0
AWH35 35 13,5 20 20 13,0
AWH45 45 13,5 20 20 15,0
AWH55 55 17,5 26 30 17,5

CAD-Referenzpunkt
