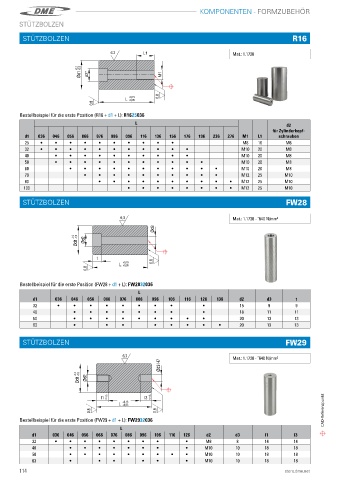

Page 116 - DME Hochprazise Formkomponenten Katalog

6,3
KOMPONENTEN - FORMZUBEHÖR
-0,2 -0,8
FW 28
STÜTZBOLZEN

STÜTZBOLZEN R16

L1 Mat�: 1�1730

R 16 d2* M1

Bestellbeispiel für die erste Position (R16 + d1 + L): R1625036
L d2
für Zylinderkopf-
d1 036 046 056 066 076 086 096 116 136 156 176 196 236 276 M1 L1 schrauben
25 i i i i i i i i i i M8 16 M6
32 i i i i i i i i i i i M10 20 M8
40 i i i i i i i i i i M10 20 M8
50 i i i i i i i i i i i M10 20 M8
60 i i i i i i i i i i i M10 20 M8
70 i i i i i i i i i i M12 25 M10
80 i i i i i i i i i i M12 25 M10
100 i i i i i i i i M12 25 M10

STÜTZBOLZEN FW28

6,3 Mat�: 1�1730 - ˜640 N/mm²

-0,2 -0,8
FW 28

L1
Bestellbeispiel für die erste Position (FW28 + d1 + L): FW2832036
L
M1
036
d1 R 16 046 d2* 056 066 076 086 096 106 116 126 136 d2 d3 t
32 i i i i i i i i i 15 9 9
40 i i i i i i i i 18 11 11
50 i i i i i i i i i 20 13 13
63 i i i i i i i i 20 13 13

STÜTZBOLZEN FW29

6,3
Mat�: 1�1730 - ˜640 N/mm²

-0,2 -0,8

CAD-Referenzpunkt

Bestellbeispiel für die erste Position (FW29 + d1 + L): FW2932036
L
d1 036 046 056 066 076 086 096 106 116 126 d2 d3 l1 l3
32 i i i i i i i i i M8 8 14 14
40 i i i i i i i i M10 10 18 18
50 i i i i i i i i i M10 10 18 18
63 i i i i i i M10 10 18 18
