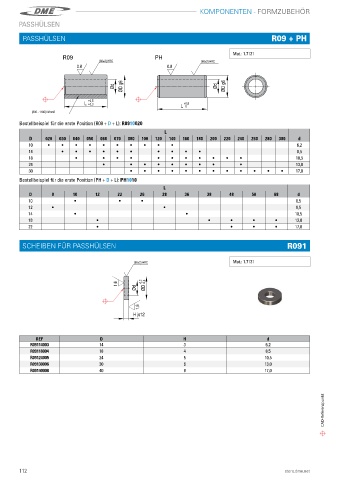

Page 114 - DME Hochprazise Formkomponenten Katalog
P. 114
KOMPONENTEN - FORMZUBEHÖR
PASSHÜLSEN
PASSHÜLSEN R09 + PH
Mat�: 1�7131
R09 PH
+0,5
+0,3
Bestellbeispiel für die erste Position (R09 + D + L): R0910020
L
D 020 030 040 050 060 070 080 100 120 140 160 180 200 220 240 260 280 300 d
10 i i i i i i i i i i 6,2
14 i i i i i i i i i i 8,5
18 i i i i i i i i i i i 10,5
24 i i i i i i i i i 13,0
30 i i i i i i i i i i i i 17,0
Bestellbeispiel für die erste Position (PH + D + L): PH1010
L
D 8 10 12 22 26 28 36 38 48 58 68 d
10 i i i 6,5
12 i i 8,5
14 i i 10,5
18 i i i i i 13,0
22 i i i i 17,0
SCHEIBEN FÜR PASSHÜLSEN R091
Mat�: 1�7131
REF D H d
R09114003 14 3 6,2
R09118004 18 4 8,5
R09124005 24 5 10,5
R09130006 30 6 13,0
R09140008 40 8 17,0
CAD-Referenzpunkt
