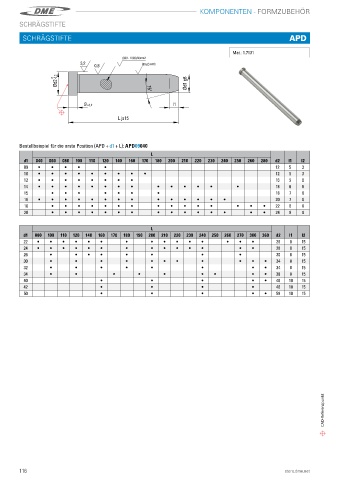

Page 118 - DME Hochprazise Formkomponenten Katalog

KOMPONENTEN - FORMZUBEHÖR
SCHRÄGSTIFTE

SCHRÄGSTIFTE APD

Mat�: 1�7131

Bestellbeispiel für die erste Position (APD + d1 + L): APD09040
L
d1 040 060 080 100 110 120 140 160 170 180 200 210 220 230 240 250 260 280 d2 l1 l2
09 i i i i i 12 5 3
10 i i i i i i i i i 12 5 3
12 i i i i i i i i 16 5 6
14 i i i i i i i i i i i i i i 18 6 8
15 i i i i i i i 18 7 8
16 i i i i i i i i i i i i i i 20 7 8
18 i i i i i i i i i i i i i i i 22 8 8
20 i i i i i i i i i i i i i i i 24 8 8

L
d1 080 100 110 120 140 160 170 180 190 200 210 220 230 240 250 260 270 300 360 d2 l1 l2
22 i i i i i i i i i i i i i i i 26 8 15
24 i i i i i i i i i i i i i i 28 8 15
26 i i i i i i i i 30 8 15
30 i i i i i i i i i i i 34 8 15
32 i i i i i i i i 34 8 15
34 i i i i i i i i i 38 8 15
40 i i i i i 48 10 15
42 i i i i 48 10 15
50 i i i i i 58 10 15

CAD-Referenzpunkt
