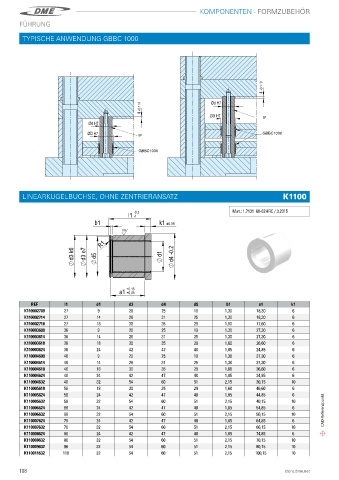

Page 110 - DME Hochprazise Formkomponenten Katalog

KOMPONENTEN - FORMZUBEHÖR
FÜHRUNG

TYPISCHE ANWENDUNG GBBC 1000

A A

GBBC1000

GBBC1000

Density[g/cm3]: 7.81 Mat.: 1.7131 60- 62 HRC / 3.2315
LINEARKUGELBUCHSE, OHNE ZENTRIERANSATZ K1100

-0.5
l1 -1 Mat�: 1�7131 60-62HRC / 3�2315
b1 k1 ±0.05
0.8
R1
d3 k6 d3 e7 d5 d1 d4 -0.2

+0.15
a1 +0.05
REF l1 d1 d3 d4 d5 b1 a1 k1
K110002709 27 9 20 25 19 1,30 18,30 6
K110002714 27 14 26 31 25 1,30 18,30 6
K110002718 27 18 30 35 29 1,60 17,60 6
K110003609 36 9 20 25 19 1,30 27,30 6
K110003614 36 14 26 31 25 1,30 27,30 6
K110003618 36 18 30 35 29 1,60 26,60 6
K110003624 36 24 42 47 40 1,85 24,85 6
K110004609 46 9 20 25 19 1,30 37,30 6
K110004614 46 14 26 31 25 1,30 37,30 6
K110004618 46 18 30 35 29 1,60 36,60 6
K110004624 46 24 42 47 40 1,85 34,85 6
K110004632 46 32 54 60 51 2,15 30,15 10
K110005618 56 18 30 35 29 1,60 46,60 6
K110005624 56 24 42 47 40 1,85 44,85 6
K110005632 56 32 54 60 51 2,15 40,15 10
K110006624 66 24 42 47 40 1,85 54,85 6 CAD-Referenzpunkt
K110006632 66 32 54 60 51 2,15 50,15 10
K110007624 76 24 42 47 40 1,85 64,85 6
K110007632 76 32 54 60 51 2,15 60,15 10
K110008624 86 24 42 47 40 1,85 74,85 6
K110008632 86 32 54 60 51 2,15 70,15 10
K110009632 96 32 54 60 51 2,15 80,15 10
K110011632 116 32 54 60 51 2,15 100,15 10

108 store.dme.net
