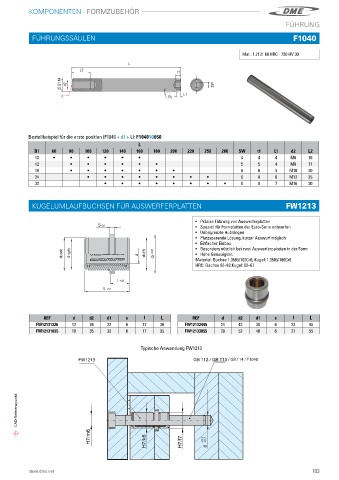

Page 105 - DME Hochprazise Formkomponenten Katalog

KOMPONENTEN - FORMZUBEHÖR
FÜHRUNG

FÜHRUNGSSÄULEN F1040

Density[g/cm3]: 7.81 Mat.: 1.7131 - 720 HV 30 Mat�: 1�7131 60 HRC - 720 HV 30
L
L2 t1
D1 h4 d2 SW

L1
15°

Bestellbeispiel für die erste position (F1040 + d1 + L): F104010060
L
D1 60 80 100 120 140 160 180 200 220 250 280 SW t1 L1 d2 L2
10 i i i i i i 4 4 4 M6 16
12 i i i i i i 5 5 4 M8 17
18 i i i i i i i 6 6 5 M10 20
24 i i i i i i i i 8 8 6 M12 25
30 i i i i i i i i 8 8 7 M16 30

KUGELUMLAUFBUCHSEN FÜR AUSWERFERPLATTEN FW1213

• Präzise Führung von Auswerferplatten
• Speziell für Formplatten der Euro-Serie entworfen
• Unbegrenzte Hublängen
• Platzsparende Lösung, kurzer Auswurf möglich
• Einfacher Einbau
• Besonders nützlich bei zwei Auswerferpaketen in der Form
• Hohe Genauigkeit
Material: Buchse 1�3505/100Cr6; Kugel: 1�3505/100Cr6
HRC: Buchse 60~62;Kugel: 62~67

REF d d2 d1 s I L REF d d2 d1 s I L
FW1213 GB 112 / GB 113 / GB 114 / F1040
FW12131226 12 26 22 6 12 26 FW12132445 24 43 38 6 22 45
FW12131835 18 35 30 6 17 35 FW12133055 30 52 46 6 27 55

Typische Anwendung FW1213
FW1213 GB 112 / GB 113 / GB 114 / F1040

CAD-Referenzpunkt
