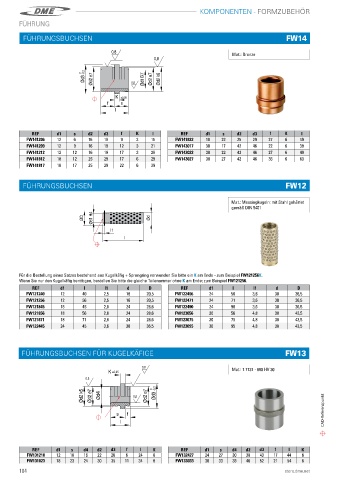

Page 106 - DME Hochprazise Formkomponenten Katalog

KOMPONENTEN - FORMZUBEHÖR
FÜHRUNG

FÜHRUNGSBUCHSEN FW14

Mat�: Bronze

REF d1 s d2 d3 f K l REF d1 s d2 d3 f K l
FW141206 12 6 16 19 9 3 15 FW141822 18 22 25 29 27 6 49
FW141209 12 9 16 19 12 3 21 FW143017 30 17 42 46 22 6 39
FW141212 12 12 16 19 17 3 29 FW143022 30 22 42 46 27 6 49
FW141812 18 12 25 29 17 6 29 FW143027 30 27 42 46 36 6 63
FW141817 18 17 25 29 22 6 39

FÜHRUNGSBUCHSEN FW12

Mat�: Messingkugeln: mit Stahl gehärtet
gemäß DIN 5401

Für die Bestellung eines Satzes bestehend aus Kugelkäfig + Sprengring verwenden Sie bitte ein K am Ende - zum Beispiel FW121256K�
Wenn Sie nur den Kugelkäfig benötigen, bestellen Sie bitte die gleiche Teilenummer ohne K am Ende; zum Beispiel FW121256�
REF d1 l l1 d D REF d1 l l1 d D
FW121240 12 40 2,5 16 20,5 FW122456 24 56 3,6 30 36,5
FW121256 12 56 2,5 16 20,5 FW122471 24 71 3,6 30 36,5
FW121845 18 45 2,8 24 28,6 FW122490 24 90 3,6 30 36,5
FW121856 18 56 2,8 24 28,6 FW123056 30 56 4,8 38 43,5
FW121871 18 71 2,8 24 28,6 FW123075 30 75 4,8 38 43,5
FW122445 24 45 3,6 30 36,5 FW123095 30 95 4,8 38 43,5

FÜHRUNGSBUCHSEN FÜR KUGELKÄFIGE FW13

Mat�: 1�7131 - 680 HV 30

CAD-Referenzpunkt

REF d1 s d4 d2 d3 f l K REF d1 s d4 d2 d3 f l K
FW131218 12 18 16 22 26 6 24 6 FW132427 24 27 30 38 43 17 44 6
FW131823 18 23 24 30 35 11 34 6 FW133033 30 33 38 46 52 21 54 6
