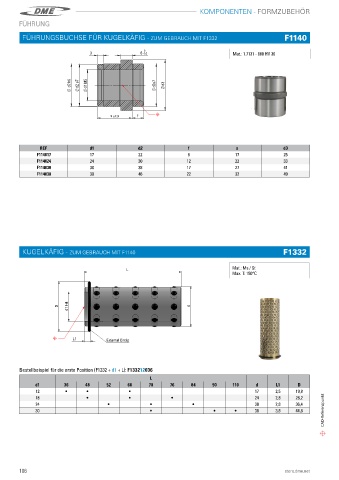

Page 108 - DME Hochprazise Formkomponenten Katalog

A
A
KOMPONENTEN - FORMZUBEHÖR
FÜHRUNG

FÜHRUNGSBUCHSE FÜR KUGELKÄFIG - ZUM GEBRAUCH MIT F1332 F1140
Density[g/cm3]: 7.81 Mat.: 1.7131 - 680 HV 30
0
3 6 -0.2 Mat�: 1�7131 - 680 HV 30

d2 k6 d2 e7 d1 M5 d2e7 d3

s ±0.20 f
- CAD Reference point

REF d1 d2 f s d3
F114017 17 22 9 17 25
F114024 24 30 12 22 33
F114030 30 38 17 27 41
F114038 38 46 22 32 49

KUGELKÄFIG - ZUM GEBRAUCH MIT F1140 F1332
Density[g/cm3]: 8.470 Mat.: Brass , Balls are steel hardened
L Mat�: Ms / St
Max� T: 150°C

D d1 H4 d

L1 External Circlip
- CAD REFERENCE POINT

Bestellbeispiel für die erste Position (F1332 + d1 + L): F133212036
L
d1 36 48 52 60 70 76 84 90 110 d L1 D
12 i i i 17 2,5 19,8
18 i i i 24 2,8 28,2
24 i i i 30 2,8 36,4
30 i i i 38 3,8 44,8 CAD-Referenzpunkt
