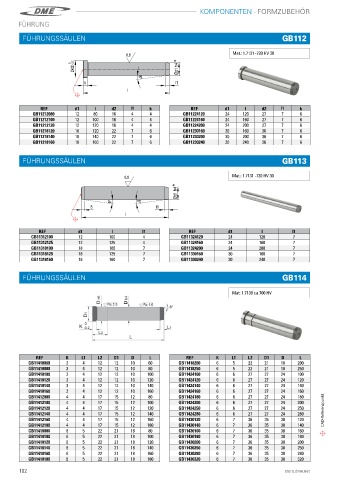

Page 104 - DME Hochprazise Formkomponenten Katalog

KOMPONENTEN - FORMZUBEHÖR
FÜHRUNG

FÜHRUNGSSÄULEN GB112

Mat�: 1�7131 -720 HV 30
*

REF d1 l d2 l1 k REF d1 l d2 l1 k
GB11212080 12 80 16 4 4 GB11224120 24 120 27 7 6
GB11212100 12 100 16 4 4 GB11224160 24 160 27 7 6
GB11212120 12 120 16 4 4 GB11224200 24 200 27 7 6
GB11218120 18 120 22 7 6 GB11230160 30 160 36 7 6
GB11218140 18 140 22 7 6 GB11230200 30 200 36 7 6
GB11218160 18 160 22 7 6 GB11230240 30 240 36 7 6

FÜHRUNGSSÄULEN GB113

Mat�: 1�7131 -720 HV 30
*

REF d1 l l1 REF d1 l l1
GB11312100 12 100 4 GB11324120 24 120 7
GB11312125 12 125 4 GB11324160 24 160 7
GB11318100 18 100 7 GB11324200 24 200 7
GB11318125 18 125 7 GB11330160 30 160 7
GB11318160 18 160 7 GB11330240 30 240 7

FÜHRUNGSSÄULEN GB114

Mat: 1�7139 ca 700 HV

REF K L1 L2 D1 D L REF K L1 L2 D1 D L
GB11410060 3 4 12 12 10 60 GB11418200 6 5 22 21 18 200
GB11410080 3 4 12 12 10 80 GB11418250 6 5 22 21 18 250
GB11410100 3 4 12 12 10 100 GB11424100 6 6 27 27 24 100
GB11410120 3 4 12 12 10 120 GB11424120 6 6 27 27 24 120
GB11410140 3 4 12 12 10 140 GB11424140 6 6 27 27 24 140
GB11410160 3 4 12 12 10 160 GB11424160 6 6 27 27 24 160
GB11412080 4 4 17 15 12 80 GB11424180 6 6 27 27 24 180
GB11412100 4 4 17 15 12 100 GB11424200 6 6 27 27 24 200
GB11412120 4 4 17 15 12 120 GB11424250 6 6 27 27 24 250 CAD-Referenzpunkt
GB11412140 4 4 17 15 12 140 GB11424280 6 6 27 27 24 280
GB11412160 4 4 17 15 12 160 GB11430120 6 7 36 35 30 120
GB11412180 4 4 17 15 12 180 GB11430140 6 7 36 35 30 140
GB11418080 6 5 22 21 18 80 GB11430160 6 7 36 35 30 160
GB11418100 6 5 22 21 18 100 GB11430180 6 7 36 35 30 180
GB11418120 6 5 22 21 18 120 GB11430200 6 7 36 35 30 200
GB11418140 6 5 22 21 18 140 GB11430250 6 7 36 35 30 250
GB11418160 6 5 22 21 18 160 GB11430280 6 7 36 35 30 280
GB11418180 6 5 22 21 18 180 GB11430320 6 7 36 35 30 320
102 store.dme.net
