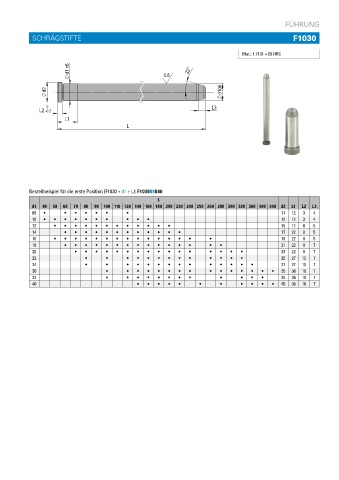

Page 99 - DME Hochprazise Formkomponenten Katalog

FÜHRUNG

SCHRÄGSTIFTE F1030

Density[g/cm3]: 7.81 Mat.: 1.7131≈60HRC Mat.: 1.7131 ≈ 60 HRC

d1 n6 0.8 22°

d2 d1g6

0 L3
L2 -0.2
L1
L

Bestellbeispiel für die erste Position (F1030 + d1 + L): F103009040
L
d1 40 50 60 70 80 90 100 110 120 140 160 180 200 220 240 250 260 280 300 320 360 400 440 d2 L1 L2 L3
09 i i i i i i i 11 12 3 4
10 i i i i i i i i i i 12 12 3 4
12 i i i i i i i i i i i i 15 17 6 5
14 i i i i i i i i i i i i 17 22 8 5
16 i i i i i i i i i i i i i i i 19 22 8 5
18 i i i i i i i i i i i i i i i 21 22 8 7
20 i i i i i i i i i i i i i i i i 23 22 8 7
22 i i i i i i i i i i i i i 25 27 10 7
24 i i i i i i i i i i i i i i 27 27 10 7
30 i i i i i i i i i i i i i i i 35 36 10 7
32 i i i i i i i i i i i i 35 36 10 7
40 i i i i i i i i i i i 45 36 10 7
